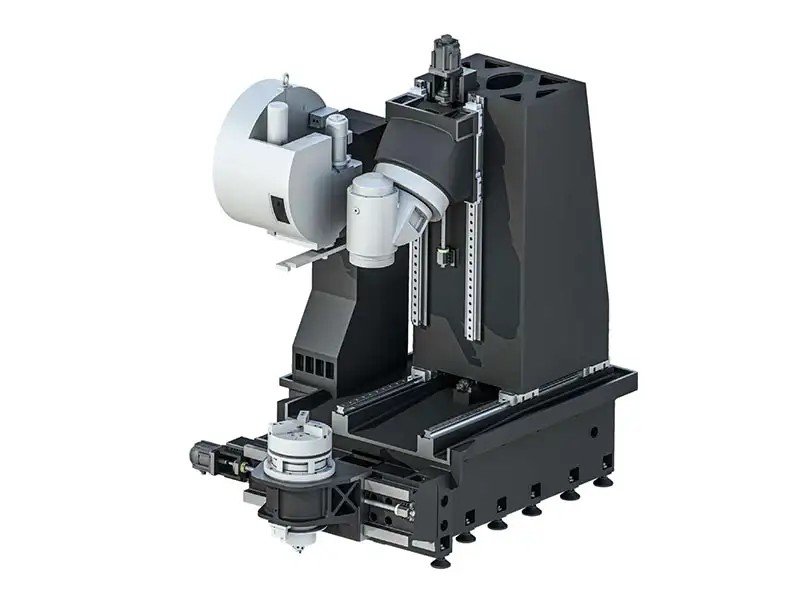

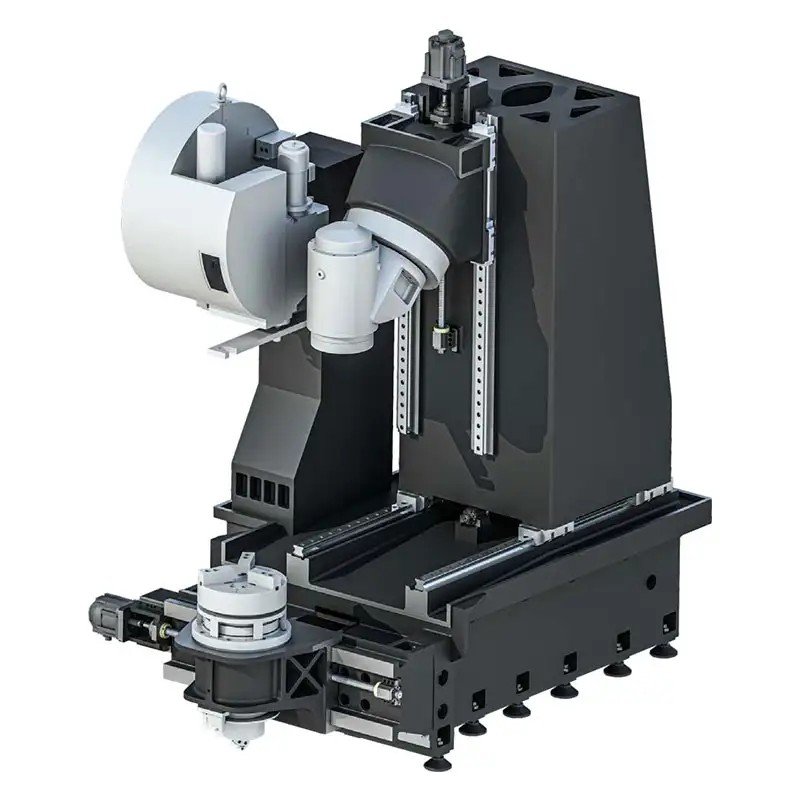

ITM55/65/85V

iTM系列五轴联动车铣复合是MYD为了引领行业高速发展而推出的一款高档全功能车铣复合机床;她将为您实现复杂的高精度车削、铣削、磨削、滚齿等全功能多任务加工;她能轻松应对航空航天、医疗器械、海洋装备等多种领域的超精密复合智能化加工。

立式五轴高精度加工

异形零件的上佳之选

● 床身:HT300A高强度密烘铸件、整体铸造床身。

● 永磁同步电主轴:高精度高刚性内藏式永磁同步电主轴、A2-11、A2-15主轴规格。

● B轴:力矩电机直驱技术+高精度编码器，结构紧凑，具备高刚性、大扭矩、高精度，可选非正交B轴。

● 刀具主轴:最高转速15000rpm，最大扭矩340Nm高精度HSK车铣磨电主轴;可选锁紧机构，可具备车削功能。

参数
型号		55系列	65系列	85系列	单位
工件主轴	最高转速	1500-1800	800-1000	450	rpm
	主轴端	A2-8	A2-11	A2-15
	额定扭矩	400-500	800-1000	3500	Nm
	额定功率	25	25	55	kw
刀具主轴	最高转速	12000	12000	6000	rpm
	主轴端	HSK-T63	HSK-T100	HSK-T100
	额定扭矩	25	46	70	Nm
	额定功率	70	110	200	kw
刀库/右刀库	刀具数量	24/40	24/40	24/40
最大回转直径		650	1000	1200	mm
最大加工直径		550	800	1000	mm
最大加工高度		500	850	1000	mm
最大工件重量		1.5	2.5	3.5	T
B轴行程		0-180	0-180	0-180	o
X轴行程		350	550	700	mm
Y轴行程		±200	±300	±350	mm
Z轴行程		600	950	1100	mm
上述参数中最大加工高度为标准配置选项。
模块系列化型号：iTM()V 注1:()表示机床规格代码，例：iTM65V 注2: “V” 表示立式五轴联动车铣复合。
