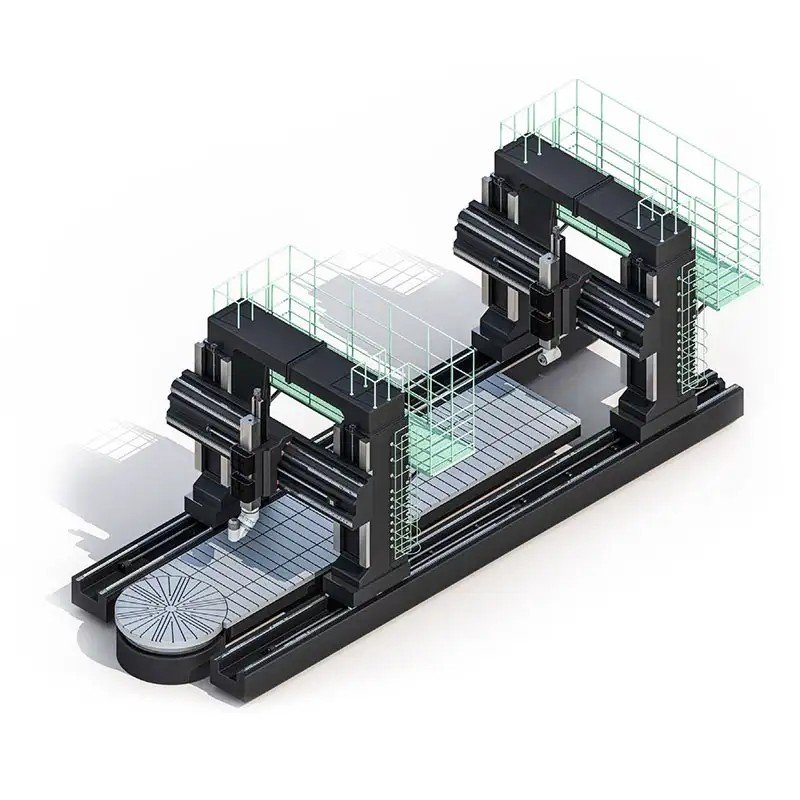

iMT-Pro系列六轴动柱动梁铣车复合是MYD推出的一款融合动柱动梁、静压、换头等先进技术于一身的高端五轴机床，是大型重型零件铣车多面加工之利器!
● B轴系统:AC/BC轴可自动换头，力矩电机直驱技术+高精度编码器，结构紧凑，具备高刚性、大扭矩、高精度。

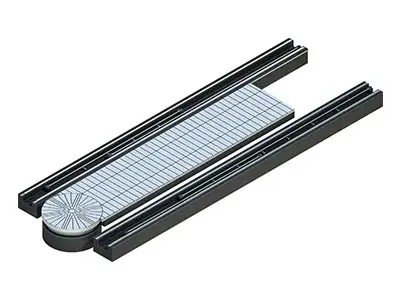

● 转台:大扭矩高精度直驱力矩转台(可选静压直驱转台)。
参数 | |||||
型号 | 350系列 | 450系列 | 550系列 | 650系列 | 单位 |
工作台规格 | Ø2600 | Ø3500 | Ø4500 | Ø5500 | mm |
工作台额定扭矩 | 20000 | 50000 | 50000 | 50000 | Nm |
最大工件重量 | 15 | 20 | 25 | 30 | T |
工作台最高转速 | 200 | 100 | 100 | 100 | rpm |
龙门框架双柱间距离 | 3550 | 4650 | 5650 | 6650 | mm |
主轴端(选配) | BBT50 | BBT50 | BBT50 | BBT50 | |
额定扭矩 | 500 | 500 | 500(800) | 500(800) | Nm |
AC轴主轴段(标配) | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | |
额定扭矩 | 200 | 340 | 340 | 340 | Nm |
最大加工直径 | Ø500 | Ø600 | Ø1000 | Ø1300 | mm |
最大回转直径 | Ø3400 | Ø4500 | Ø5500 | 06500 | mm |
最大加工高度 | 2200 | 2600 | 3200 | 4000(4800选配) | mm |
X轴行程 | 6500-16500 | 8500-24500 | 12500-36500 | 16500-48500 | mm |
Y轴行程 | 3700 | 4800 | 5800 | 6800 | mm |
Z轴行程 | 1000 | 1200 | 1350 | 1500 | mm |
W轴行程 | 1500 | 2500 | 2800 | 3000 | mm |
上述参数中最大加工长度为标准配置选项。 | |||||
模块系列化型号： iMT()Pro 注1:()表示机床规格代码，例： iMT350Pro 注2:“”表示动柱动梁中大型六轴联动铣车复合。 | |||||
