IMT40/50/65/85/125/160

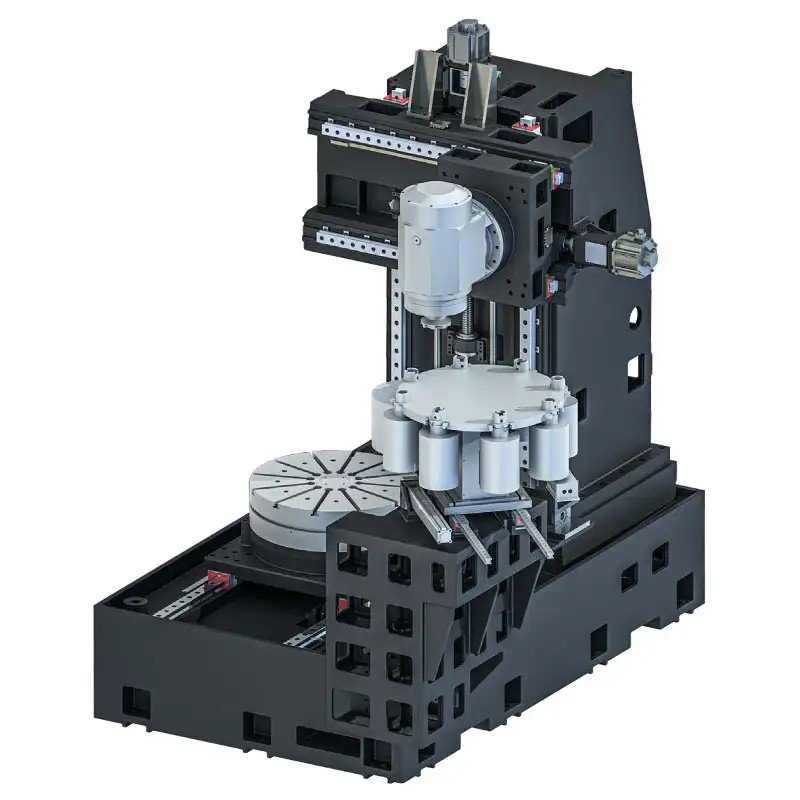

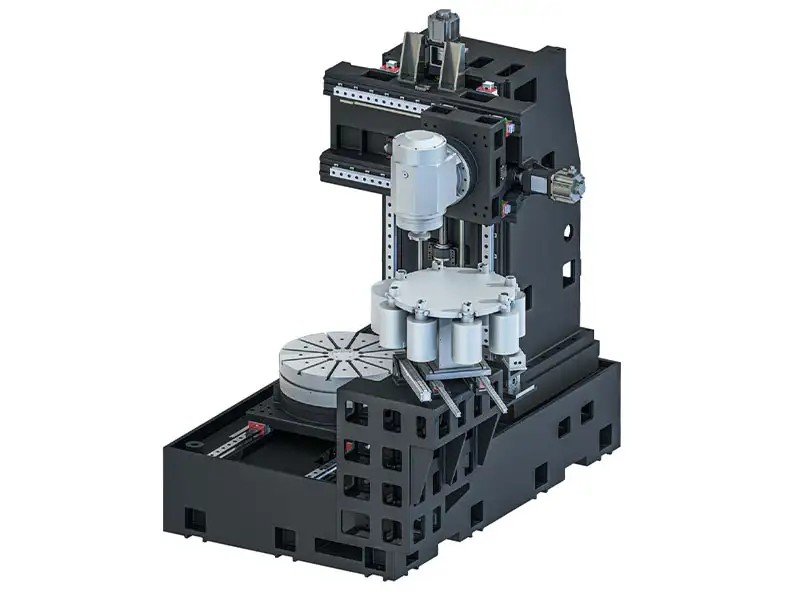

iTM系列五轴联动车铣复合是MYD为了引领行业高速发展而推出的一款高档全功能车铣复合机床;她将为您实现复杂的高精度车削、铣削、磨削、滚齿等全功能多任务加工;她能轻松应对航空航天、医疗器械、海洋装备等多种领域的超精密复合智能化加工。

立式五轴高精度加工

异形零件的上佳之选

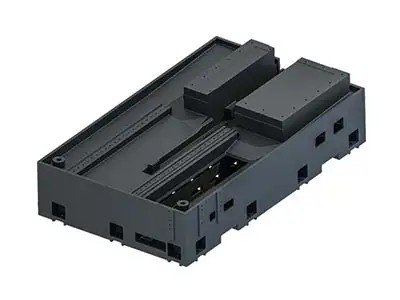

● 床身:HT300A高强度密烘铸件、整体铸造床身。

● B轴:力矩电机直驱技术+高精度编码器，结构紧凑，具备高刚性、大扭矩、高精度，可选非正交B轴。

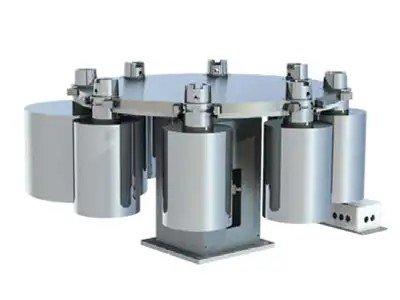

● 刀库:32工位ATC伞形刀库/大容量链式刀库可选。

● 转台:大扭矩高精度直驱力矩转台(可选静压直驱转台)。

参数
型号	40系列	60系列	85系列	125系列	160系列	220系列	260系列	300系列	单位
工作台规格	Ø400	0600	0850	Ø1250	Ø1600	Ø2200	Ø2600	Ø3000	mm
工作台扭矩(S1/S3)	850/1500	850/1500	1000/1600	3500/6000	3500/6000	8000/13500	20000/25000	30000/35000	Nm
工作台功率(S1/S3)	8.9/15.7	8.9/15.7	14.6/16.8	36.6/44	36.6/44	83.7/99	125/145	125/145	kw
工作台最高转速	450	450	300	300	300	300	180	150	rpm
刀具主轴规格	HSK-T63	HSK-T100	HSK-T100	HSK-T100	HSK-T100	HSK-T100	HSK-T100	HSK-T100
刀具主轴扭矩(S1/S3)	70/140	110/160	110/160	110/160	200/350	340/500	340/500	340/500	Nm
刀具主轴功率(S1/S3)	25/29	46/50	46/50	46/50	83/99	71/78	71/78	71/78	kw
刀具主轴最高转速	12000	12000	12000	12000	10000	6000	6000	6000	rpm
刀具主轴刀库容量	8/16	8/16	8/16	8/16	8/16	8/16	8/16	8/16	T
B轴最高回转速度	72	72	72	72	72	72	72	72
最大加工直径	Ø500	ø600	Ø1000	Ø1300	Ø1600	ø2200	ø2600	Ø3000	mm
B轴行程	240(±120)	240(±120)	240(±120)	240(±120)	240(±120)	240(±120)	240(±120)	240(±120)	o
C轴行程	360	360	360	360	360	360	360	360	0
上述参数中最大加工长度为标准配置选项。
模块系列化型号： iMT()注1:()表示机床规格代码，例： iMT85注2:“”表示五轴联动铣车复合。
