ITX200/260/300

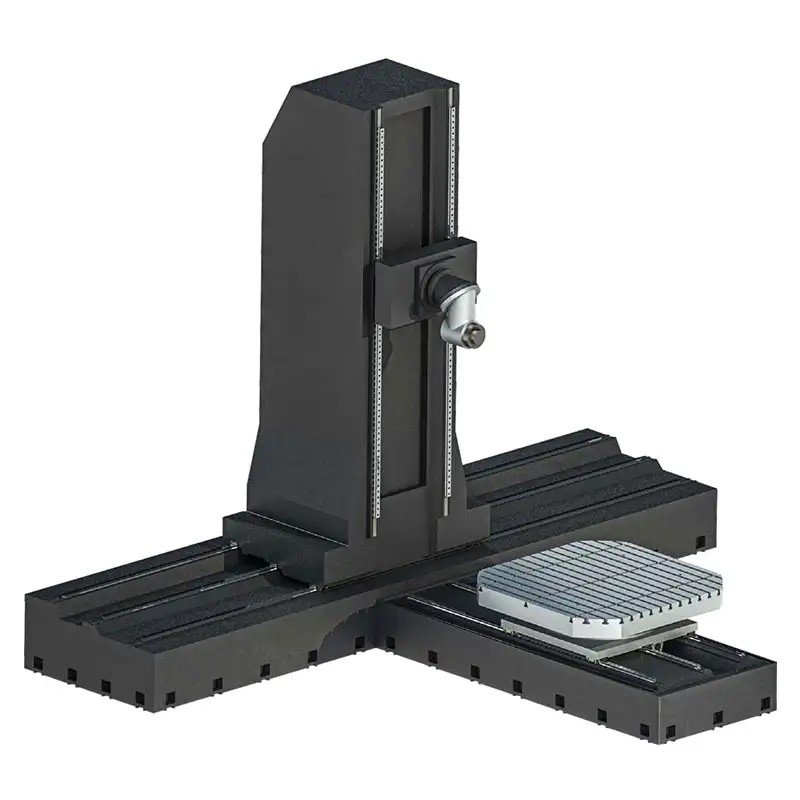

iTX系列五轴镗铣复合是MYD为大型重型箱体类产品所推出的一款高档机床;她可满足箱体类产品的五面体加工、倾斜面加工、镗孔加工、五轴联动加工等需求;是大型重型箱体类零件加工之利器。

五轴镗铣兼具换头技术

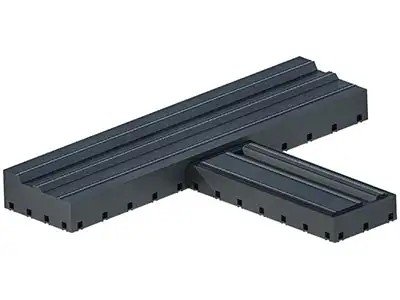

● 床身:HT300A高强度密烘铸件、整体铸造床身。

● B轴系统:非正交B轴/正交B轴可自动换头，力矩电机直驱技术+高精度编码器，结构紧凑，具备高刚性、大扭矩、高精度。

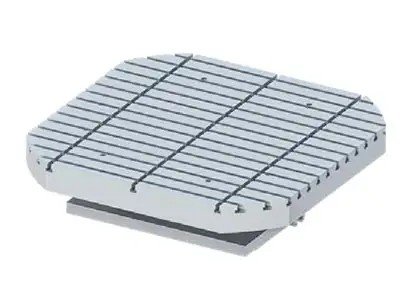

● 转台:大扭矩高精度直驱力矩转台(可选静压直驱转台)。

参数
型号	40系列	65系列	85系列	125系列	160系列	220系列	单位
工作台台面直径	0400	0650	0850	Ø1250	Ø1600	02200	mm
工作台台面承重	1000	2500	3500	5000	8000	10000	kg
C轴转台最高回转速度	600	400	300	200	150	100	rpm
C轴转台最大锁紧扭矩	4000	6000	6000	8000	8000	12000	Nm
刀具主轴规格	HSK-T63	HSK-T100	HSK-T100	HSK-T100	HSK-T125	HSK-T125
刀具主轴最高转速	12000	12000	12000	6000	6000	6000	rpm
刀具主轴额定扭矩	70	110	110	340	340	340	Nm
B轴最高回转速度	40	40	40	40	40	40
最大加工直径	0650	Ø1000	Ø1200	Ø1600	02000	Ø2600	mm
B轴行程	210(-60~+150)	210(-60~+150)	210(-60~+150)	210(-60~+150)	210(-60~+150)	210(-60~+150)	o
C轴行程	360	360	360	360	360	360	o
刀库容量	24/40/60	24/40/60	40/60	40/60	60/128	60/128	T
上述参数中最大加工长度为标准配置选项。
模块系列化型号： iMT()Pro 注1:()表示机床规格代码，例： iMT85Pro 注2:“”表示门式五轴联动铣车复合。
