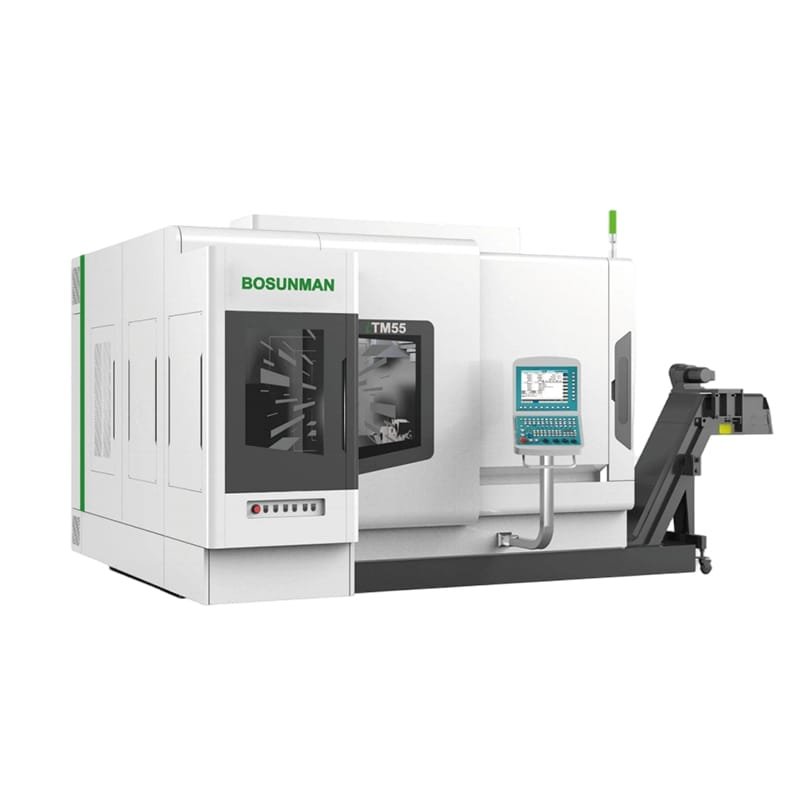

iTM系列五轴联动车铣复合是MYD为了引领行业高速发展而推出的一款高档全功能车铣复合机床;她将为您实现复杂的高精度车削、铣削、磨削、滚齿等全功能多任务加工;她能轻松应对航空航天、医疗器械、海洋装备等多种领域的超精密复合智能化加工。

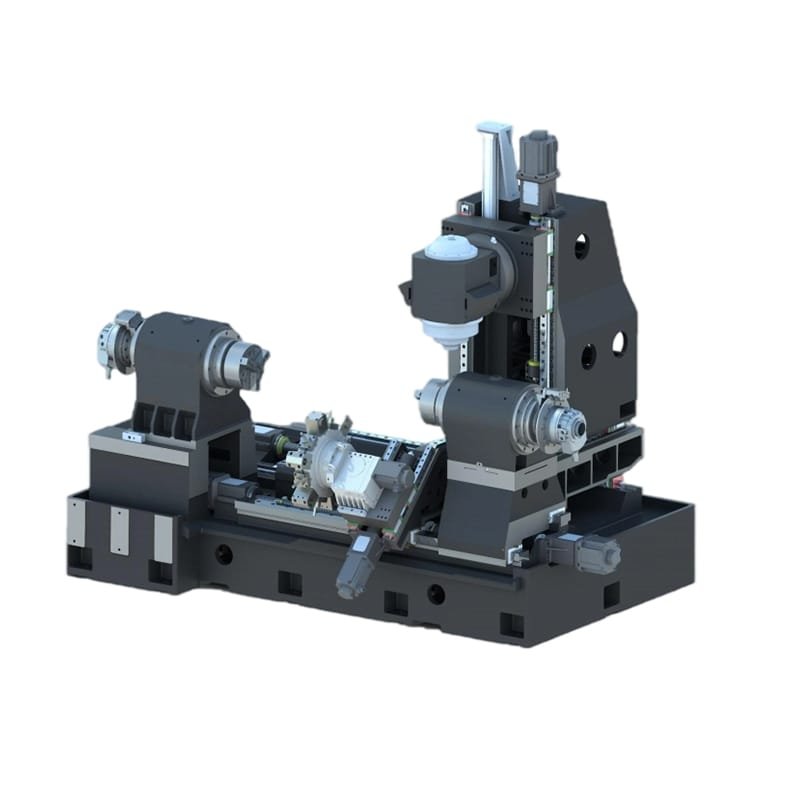

结构：采用大跨度阶梯式导轨和低重心稳定底座，确保高刚性。下刀塔/中心架与副主轴/尾架共用一条导轨，优化空间结构。W轴导轨内嵌钢材，增强副主轴/尾架的刚性。
强大的 B 轴： 240° 的宽旋转范围使主轴和副主轴具有相同的加工区域；B 轴旋转工作台的重型负载结构确保了更好的刚性。
卓越的组合：强大的箱型Y轴行程大，结合精密分度主轴和副主轴，可实现复杂形状产品的高精度加工。
多功能： iTM 系列是功能齐全的机床，可进行高精度多功能加工，包括车削、铣削、钻孔、磨削、滚齿和热处理。
系列 | iTM () | iTM（）S | iTM（） ST |
指数 | 标准 | 双轴 | 双主轴+下转塔 |
iTM系列参数 | ||||||||||
模型 | iTM45 | iTM45S | iTM45ST | iTM55 | iTM55S | iTM55ST | iTM65 | iTM65S | iTM65ST | 单元 |
主轴-1 型 | A2-6/A2-8 | A2-6/A2-8 | A2-6/A2-8 | A2-8 | A2-8 | A2-8 | A2-11 | A2-11 | A2-11 | JIS |
主轴-1 通孔/通孔棒材直径 | Ø76/Ø50 | Ø76/Ø50 | Ø76/Ø50 | Ø87/Ø75 | Ø87/Ø75 | Ø87/Ø75 | Ø131/Ø120 | Ø131/Ø120 | Ø131/Ø120 | 毫米 |
主轴-1 卡盘尺寸 | 10 | 10 | 10 | 10 | 10 | 10 | 15 | 15 | 15 | “ |
主轴1功率（S1/S3） | 22/27 | 22/27 | 22/27 | 30/37 | 30/37 | 30/37 | 37/45 | 37/45 | 37/45 | 千瓦 |
主轴1扭矩（S1/S3） | 170/340 | 170/340 | 170/340 | 290/580 | 290/580 | 290/580 | 1200/2000 | 1200/2000 | 1200/2000 | 牛·米 |
主轴 1 最大转速 | 4500 | 4500 | 4500 | 3000 | 3000 | 3000 | 1000 | 1000 | 1000 | 转速 |
主轴-2 型 | —— | A2-6/A2-8 | A2-6/A2-8 | —— | A2-8 | A2-8 | —— | A2-11 | A2-11 | JIS |
主轴-2 通孔/通孔棒材直径 | —— | Ø76/Ø50 | Ø76/Ø50 | —— | Ø87/Ø75 | Ø87/Ø75 | —— | Ø131/Ø120 | Ø131/Ø120 | 毫米 |
主轴-2 卡盘尺寸 | —— | 10 | 10 | —— | 10 | 10 | —— | 15 | 15 | “ |
主轴 2 功率（ S1/S3） | —— | 22/27 | 22/27 | —— | 30/37 | 30/37 | —— | 37/45 | 37/45 | 千瓦 |
主轴 2 扭矩（ S1/S3） | —— | 170/340 | 170/340 | —— | 290/580 | 290/580 | —— | 1200/2000 | 1200/2000 | 牛·米 |
主轴 2 最大转速 | —— | 4500 | 4500 | —— | 3000 | 3000 | —— | 1000 | 1000 | 转速 |
工具主轴类型 | HSK-T63 | HSK-T63 | HSK-T63 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | —— |
工具主轴最大转速 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 6000 | 6000 | 6000 | 转速 |
工具主轴额定扭矩 | 70 | 70 | 70 | 110 | 110 | 110 | 340 | 340 | 340 | 牛·米 |
最大加工直径 | Ø400 | Ø400 | Ø400 | Ø650 | Ø650 | Ø650 | Ø750 | Ø750 | Ø750 | 毫米 |
最大加工长度 | 1000/2000 | 1000/2000 | 1000/2000 | 1000-5000 | 1000-5000 | 1000-5000 | 1000-6000 | 1000-6000 | 1000-6000 | 毫米 |
Y旅行社 | 240 (±120) | 240 (±120) | 240 (±120) | 300 (±150) | 300 (±150) | 300 (±150) | 600 (±300) | 600 (±300) | 600 (±300) | 毫米 |
尾架类型 | MT4 | —— | —— | MT5 | —— | —— | MT6 | —— | —— | 公吨 |
液压稳态 | 选修的 | 选修的 | —— | 选修的 | 选修的 | —— | 选修的 | 选修的 | —— | |
炮塔类型 | —— | —— | 力量 | —— | —— | 力量 | —— | —— | 力量 | —— |
炮塔规格 | —— | —— | 80 | —— | —— | 100 | —— | —— | 125 | —— |
工具规格 | —— | —— | □25/Ø32 | —— | —— | □25/Ø40 | —— | —— | □32/Ø60 | 毫米 |
电动工具支架类型 | —— | —— | BMT55 | —— | —— | BMT65 | —— | —— | BMT75 | —— |
