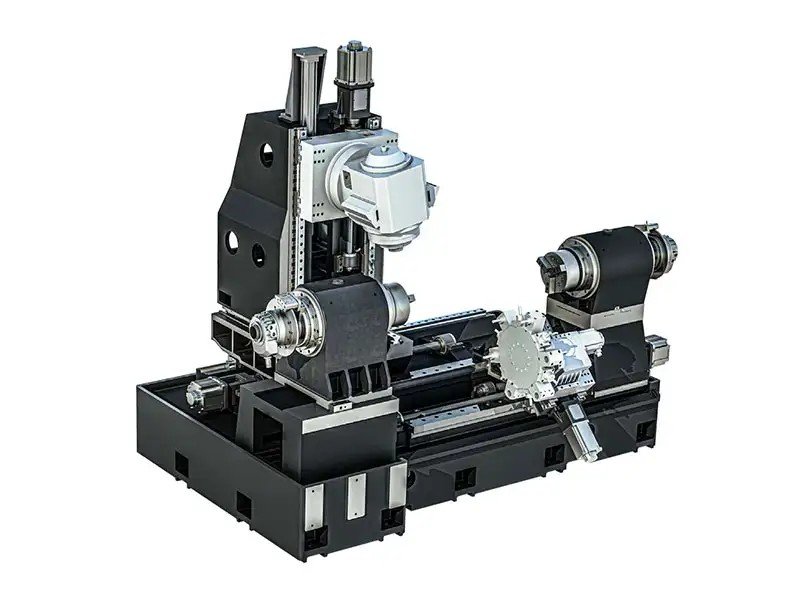

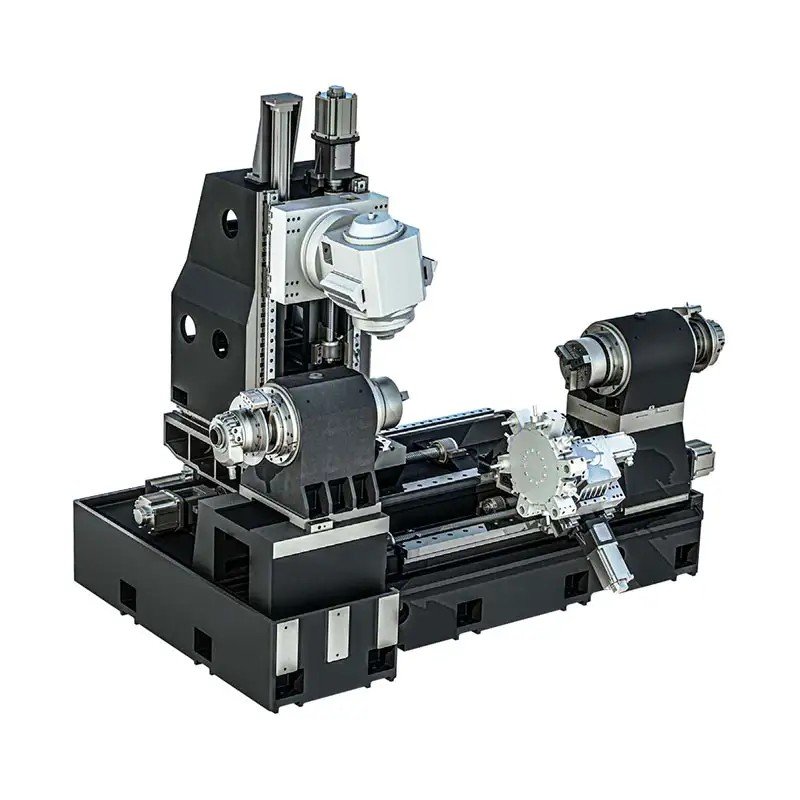

iTM系列五轴联动车铣复合是MYD为了引领行业高速发展而推出的一款高档全功能车铣复合机床;她将为您实现复杂的高精度车削、铣削、磨削、滚齿等全功能多任务加工;她能轻松应对航空航天、医疗器械、海洋装备等多种领域的超精密复合智能化加工。
高精度磨削，一次装夹，多工序高效加工!
GM-V系列是一款亚微米立式随动磨床，并拥有高速大扭矩直驱力矩转台、正交B轴、非正交B轴等多种搭配可选，她将提供从随动加工、车铣磨复合加工到多轴联动加工的多工艺的超高精度加工方案。
● 床身:HT300A高强度密烘铸件、整体铸造床身。
● 永磁同步电主轴:高精度高刚性内藏式永磁同步电主轴，A2-6、A2-8、A2-11、A2-15主轴规格。
● B轴:力矩电机直驱技术+高精度编码器，结构紧凑，具备高刚性、大扭矩、高精度。
● 动力刀塔:标配12工位，高刚性大扭矩输出动力刀塔。
● 可编程中心架:整体移动可编程，液压自定心中心架。
● 刀具主轴:最高转速18000rpm，最大扭矩340Nm高精度HSK铣磨电主轴;可选锁紧机构，可具备车削功能。
● 刀库:大容量链式刀库，24/32/40/64/128T可选。
参数 | |||||
型号 | 45系列 | 55系列 | 65系列 | 85系列 | 单位 |
主轴1/2规格 | A2-6/A2-8 | A2-8 | A2-11 | A2-15 | JIS |
主轴1/2通孔/通过棒料直径 | Q76/Ø50 | 087/075 | Ø131/Ø120 | Ø220/Ø200 | mm |
主轴1/2卡盘规格 | 10 | 10 | 15 | 18 | ” |
主轴1/2功率(S1/S3) | 22/27 | 30/37 | 37/45 | 55/65 | kw |
主轴1/2扭矩(S1/S3) | 170/340 | 290/580 | 1200/2000 | 3500/4800 | Nm |
主轴1/2最高转速 | 4500 | 3000 | 1000 | 450 | rpm |
刀具主轴规格 | HSK-T63 | HSK-T100 | HSK-T100 | HSK-T100 | |
刀具主轴最高转速 | 12000 | 12000 | 6000 | 6000 | rpm |
刀具主轴额定扭矩 | 70 | 110 | 340 | 340 | Nm |
最大加工直径 | Ø400 | 650 | ø750 | ø1000 | mm |
最大加工长度 | 1000/2000 | 1000-5000 | 1000-6000 | 1000-6000 | mm |
Y轴行程 | 240(±120) | 300(±150) | 600(±300) | 600(±300) | mm |
液压中心架 | 可选 | 可选 | 可选 | 可选 | |
刀具规格 | □25/Ø32 | □25/Q40 | □32/060 | □32/Ø60 | mm |
动力刀座规格 | BMT55 | BMT65 | BMT75 | BMT75 | |
上述参数中最大加工长度为标准配置选项。 | |||||
| 模块系列化型号： iTM(),iTM()S,iTM()ST 注1:()表示机床规格代码，例： iTM45/iTM55S/iTM65ST 注2:“”“S”"ST”均表示五轴联动车铣复合。 | |||||
