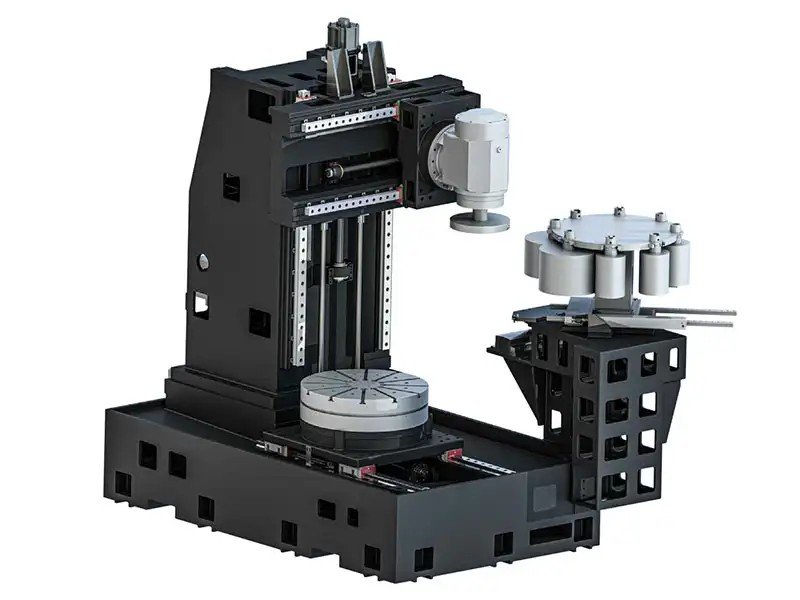

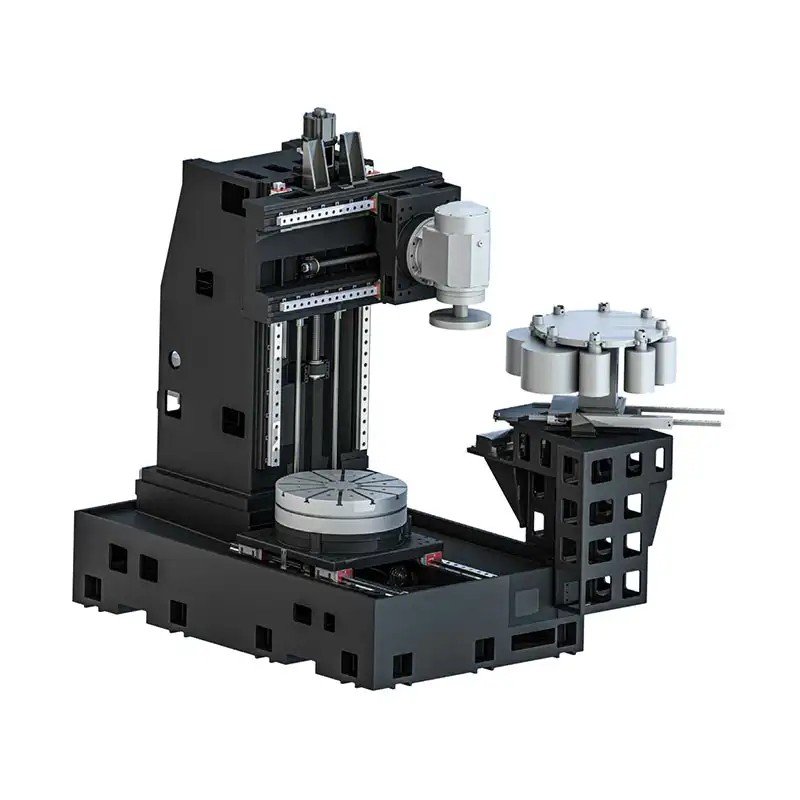

GM-V系列是一款亚微米立式随动磨床，并拥有高速大扭矩直驱力矩转台、正交B轴、非正交B轴等多种搭配可选，她将提供从随动加工、车铣磨复合加工到多轴联动加工的多工艺的超高精度加工方案。

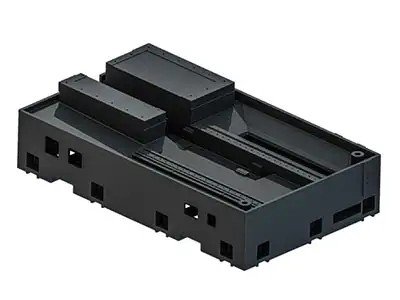

● 床身:HT300A高强度密烘铸件、整体铸造床身。
● B轴:力矩电机直驱技术+高精度编码器，结构紧凑，具备高刚性、大扭矩、高精度，可选非正交B轴。

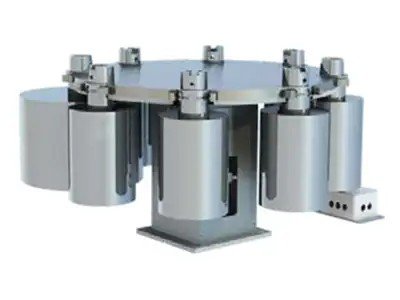

● 刀库:8/16/32工位ATC伞形刀库可选，快速换刀。
● 转台:大扭矩高精度直驱力矩转台(可选静压直驱转台)。
● 刀具主轴:最高转速24000rpm，最大扭矩340Nm高精度HSK车铣磨电主轴;可选锁紧机构，可具备车削功能。
参数 | ||||||
型号 | 40系列 | 60系列 | 85系列 | 125系列 | 160系列 | 单位 |
工作台规格 | Ø400 | Ø600 | Ø850 | Ø1250 | Ø1600 | mm |
工作台扭矩(S1/S3) | 850/1500 | 850/1500 | 1000/1600 | 3500/6000 | 8000/13500 | Nm |
工作台功率(S1/S3) | 8.9/15.7 | 8.9/15.7 | 14.6/16.8 | 36.6/44 | 83.7/99 | kw |
工作台最高转速 | 450 | 450 | 300 | 300 | 300 | rpm |
刀具主轴规格 | HSK-T63 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | |
刀具主轴扭矩(S1/S3) | 70/140 | 110/160 | 110/160 | 110/160 | 200/350 | Nm |
刀具主轴功率(S1/S3) | 25/29 | 46/50 | 46/50 | 46/50 | 83/99 | kw |
刀具主轴最高转速 | 12000 | 12000 | 12000 | 12000 | 10000 | rpm |
刀具主轴刀库容量 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | T |
B轴最高回转速度 | 72 | 72 | 72 | 72 | 60 | rpm |
B轴扭矩(S1/S3) | 750/1250 | 750/1250 | 750/1250 | 750/1250 | 1500/3000 | Nm |
最大加工直径 | Ø500/Ø600/Ø1000 | 0600 | Ø1000 | Ø1300 | Ø1600 | mm |
B轴行程 | 240(±120) | 240(±120) | 240(±120) | 240(±120) | 240(±120) | o |
C轴行程 | 360 | 360 | 360 | 360 | 360 | o |
Y轴行程 | ±150 | ±150 | ±250 | ±300 | ±300 | mm |
上述参数中最大加工长度为标准配置选项。 | ||||||
模块系列化型号：GM()V, GM()V/B, GM()VY/B 注1:()表示机床规格代码，例：GM40V、GM60V/B、GM85VY/B | ||||||
