高精度磨削，一次装夹，多工序高效加工!
车铣复合加工中心：配备外/内圆柱磨头和刀架的B轴旋转工作台。通过旋转B轴，可以随意切换这些部件，从而实现车铣复合加工。
磨削功能：通过结合 X/Z 直线轴和 B/C 旋转轴，可以实现各种磨削功能，包括外圆/内圆磨削、圆锥磨削、螺纹磨削、沟槽磨削和伺服轮廓磨削。
旋转修整：采用旋转修整器，配合高刚性金刚石辊，可进行多种类型的砂轮修整。
系列 | 通用汽车（GM） |
指数 | 标准 |
GM系列参数 | |||
模型 | GM36 | GM50 | 单元 |
主轴型 | A2-6 | A2-6 | JIS |
主轴通孔 | Ø62 | Ø62 | 毫米 |
主轴卡盘尺寸 | 8 | 8 | “ |
主轴功率（S1/S3） | 15/18.5 | 15/18.5 | 千瓦 |
主轴最大扭矩（S1/S3） | 105/210 | 105/210 | 牛·米 |
主轴最大转速 | 1000 | 1000 | 转速 |
外圆磨头最大值 速度 | 4500 | 4500 | 转速 |
外圆砂轮直径 | 400/500（可选） | 400/500（可选） | 毫米 |
内圆磨头最大值 速度 | 30000 | 30000 | 转速 |
内磨主轴安装 直径 | 120 | 120 | 毫米 |
B 定位精度 | 0.0001 | 0.0001 | ° |
B 重复性 | ±3 | ±3 | “ |
最大加工直径 | Ø360 | Ø500 | 毫米 |
最大加工长度 | 750/1000/1500/2000 | 750/1000/1500/2000 | 毫米 |
尾架类型 | MT5 | MT5 | —— |
羽毛笔触 | 50 | 50 | 毫米 |
修剪范围 | ±150 | ±150 | 微米 |
圆柱磨削粗糙度 | Ra0.05 | Ra0.05 | 微米 |
插补/锥度磨削粗糙度 | Ra0.05 | Ra0.05 | 微米 |
轴向重复性 | 0.001 | 0.001 | 毫米 |
轴向定位精度 | 0.004 | 0.004 | 毫米 |
如果您对产品有任何疑问或需要，请填写以下表格，我们会尽快与您联系.
高精度磨削，一次装夹，多工序高效加工!

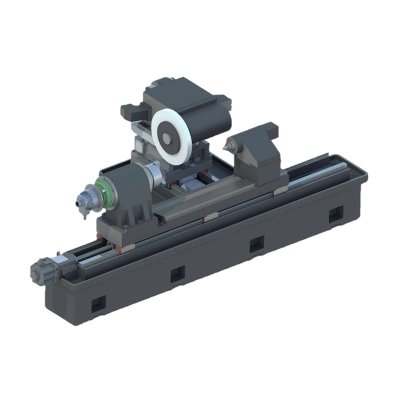

GM系列是一款亚微米随动车磨一体复合磨床，她可实现各类偏心轴、各类轴与轴套的车削、内外圆磨削、锥度磨削、螺纹磨削、沟槽磨削、随动成型轮廓磨削等一体化加工。
