GW20/36/50

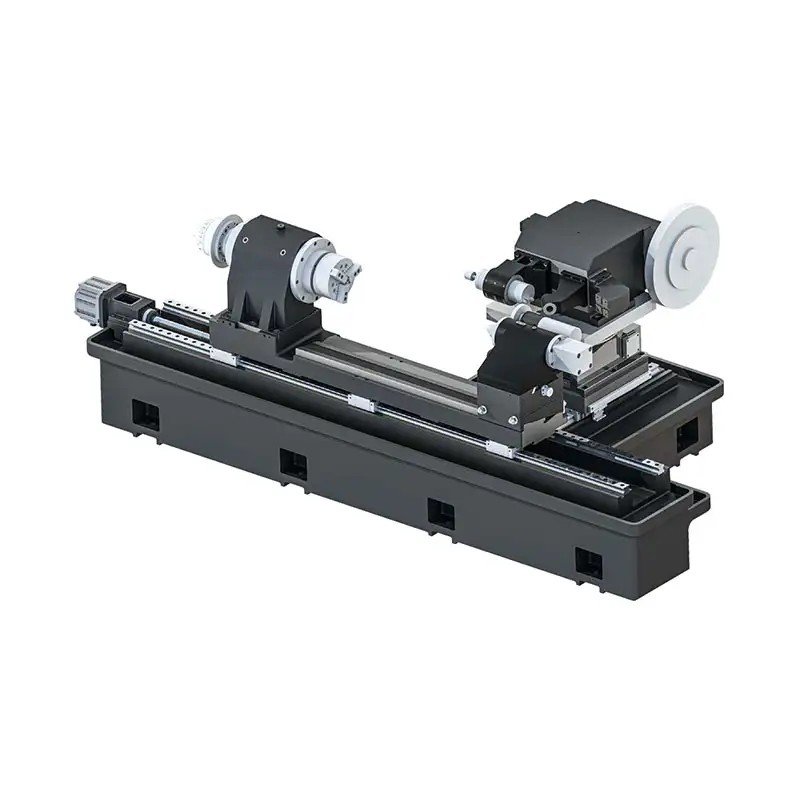

GM系列是一款亚微米随动车磨一体复合磨床，她可实现各类偏心轴、各类轴与轴套的车削、内外圆磨削、锥度磨削、螺纹磨削、沟槽磨削、随动成型轮廓磨削等一体化加工。

● 床身:HT300A高强度密烘铸件、整体铸造床身。

● 永磁同步电主轴:高精度高刚性内藏式永磁同步电主轴、A2-6主轴规格。

● 伺服转台:高精度定位4工位伺服转台。

● 内圆磨削主轴:最高转速36000rpm高速内圆磨削主轴。

● 外圆磨削主轴:最高转速4000rpm高刚性外圆磨削主轴。

● NC智能尾座:液压驱动套筒伸缩，顶尖压力可调;尾座同轴度可实现微米级微调。

● 砂轮修整装置:广泛的修整方式可选，金刚笔修整与高速滚轮修整。

参数
型号	36系列	50系列	单位
主轴锥度	A2-6	A2-6	JIS
主轴通孔	Ø62	Ø62	mm
主轴卡盘规格	8	8	”
主轴功率(S1/S3)	15/18.5	15/18.5	kw
主轴最大扭矩(S1/S3)	105/210	105/210	Nm
主轴最高转速	1000	1000	rpm
外圆磨头最高转速	4500	4500	rpm
外圆砂轮直径	400/500(可选)	400/500(可选)	mm
内圆磨头最高转速	30000	30000	rpm
内圆主轴安装孔径	120	120	mm
B轴最小分辨率	0.0001	0.0001	o
B轴重复定位精度	±3	±3	0
最大加工直径	Ø360	Ø500	mm
最大加工长度	750/1000/1500/2000	750/1000/1500/2000	mm
微调范围	±150	±150	μm
内外圆柱磨削粗糙度	Ra0.05	Ra0.05	μm
两轴插补、锥度磨削粗糙度	Ra0.05	Ra0.05	μm
轴向重复定位精度	0.001	0.001	mm
轴向定位精度	0.004	0.004	mm
上述参数中最大加工长度为标准配置选项。
模块系列化型号：GM() 注1:()表示机床规格代码，例：GM36 注2:“”表示随动复合磨床。
