高精度磨削，一次装夹，多工序高效加工!
车削/磨削复合机：高速扭矩旋转工作台+高精度刀架，实现车削和磨削的一次加工。
磨削功能：通过结合 X/Z 直线轴和 B/C 旋转轴，可以实现各种磨削功能，包括外圆/内圆磨削、圆锥磨削、螺纹磨削、沟槽磨削和伺服轮廓磨削。
修整系统：支持金刚石滚轮修整+金刚石笔式修整，提供多种选择。
工具杂志： 8/16 伞形工具杂志，用于处理多种操作。
系列 | GM（）V | 通用汽车（）V/B | 通用汽车（VY/B） |
指数 | 标准立式磨削 | B轴模块 | Y轴+B轴模块 |
GM-V系列参数 | ||||||||||
模型 | GM40V | GM40V/B | GM40VY/B | GM60V | GM60V/B | GM60VY/B | GM85V | GM85V/B | GM85VY/B | 单元 |
工作台尺寸 | Ø400 | Ø400 | Ø400 | Ø600 | Ø600 | Ø600 | Ø850 | Ø850 | Ø850 | 毫米 |
工作台扭矩（S1/S3） | 850/1500 | 850/1500 | 850/1500 | 850/1500 | 850/1500 | 850/1500 | 1000/1600 | 1000/1600 | 1000/1600 | 牛·米 |
工作台功率（S1/S3） | 8.9/15.7 | 8.9/15.7 | 8.9/15.7 | 8.9/15.7 | 8.9/15.7 | 8.9/15.7 | 14.6/16.8 | 14.6/16.8 | 14.6/16.8 | 千瓦 |
工作台最大速度 | 450 | 450 | 450 | 450 | 450 | 450 | 300 | 300 | 300 | 转速 |
工具主轴类型 | HSK-T63 | HSK-T63 | HSK-T63 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | —— |
刀具主轴扭矩（S1/S3） | 70/140 | 70/140 | 70/140 | 110/160 | 110/160 | 110/160 | 110/160 | 110/160 | 110/160 | 牛·米 |
刀具主轴功率（S1/S3） | 25/29 | 25/29 | 25/29 | 46/50 | 46/50 | 46/50 | 46/50 | 46/50 | 46/50 | 千瓦 |
工具主轴最大转速 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 转速 |
工具主轴工具杂志 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | T |
B 最大挥杆速度 | —— | 72 | 72 | —— | 72 | 72 | —— | 72 | 72 | |
B扭矩（S1/S3） | —— | 750/1250 | 750/1250 | —— | 750/1250 | 750/1250 | —— | 750/1250 | 750/1250 | |
最大加工直径 | Ø500 | Ø600 | Ø1000 | Ø600 | Ø600 | Ø600 | Ø1000 | Ø1000 | Ø1000 | 毫米 |
B Travel | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 。 |
C Travel | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 。 |
以及旅行 | —— | —— | ±150 | —— | —— | ±150 | —— | —— | ±250 | |
GM-V系列参数 | ||||||||||
模型 | GM125V | GM125V/B | GM125VY/B | GM160V | GM160V/B | GM160VY/B | 单元 | |||
工作台尺寸 | Ø1250 | Ø1250 | Ø1250 | Ø1600 | Ø1600 | Ø1600 | 毫米 | |||
工作台扭矩（S1/S3） | 3500/6000 | 3500/6000 | 3500/6000 | 8000/13500 | 8000/13500 | 8000/13500 | 牛·米 | |||
工作台功率（S1/S3） | 36.6/44 | 36.6/44 | 36.6/44 | 83.7/99 | 83.7/99 | 83.7/99 | 千瓦 | |||
工作台最大速度 | 300 | 300 | 300 | 300 | 300 | 300 | 转速 | |||
工具主轴类型 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | —— | |||
刀具主轴扭矩（S1/S3） | 110/160 | 110/160 | 110/160 | 200/350 | 200/350 | 200/350 | 牛·米 | |||
刀具主轴功率（S1/S3） | 46/50 | 46/50 | 46/50 | 83/99 | 83/99 | 83/99 | 千瓦 | |||
工具主轴最大转速 | 12000 | 12000 | 12000 | 10000 | 10000 | 10000 | 转速 | |||
工具主轴工具杂志 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | T | |||
B 最大挥杆速度 | —— | 72 | 72 | —— | 60 | 60 | ||||
B扭矩（S1/S3） | —— | 750/1250 | 750/1250 | —— | 1500/3000 | 1500/3000 | ||||
最大加工直径 | Ø1300 | Ø1300 | Ø1300 | Ø1600 | Ø1600 | Ø1600 | 毫米 | |||
B Travel | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 。 | |||
C Travel | 360 | 360 | 360 | 360 | 360 | 360 | 。 | |||
以及旅行 | —— | —— | ±300 | —— | —— | ±300 | ||||
如果您对产品有任何疑问或需要，请填写以下表格，我们会尽快与您联系.
高精度磨削，一次装夹，多工序高效加工!

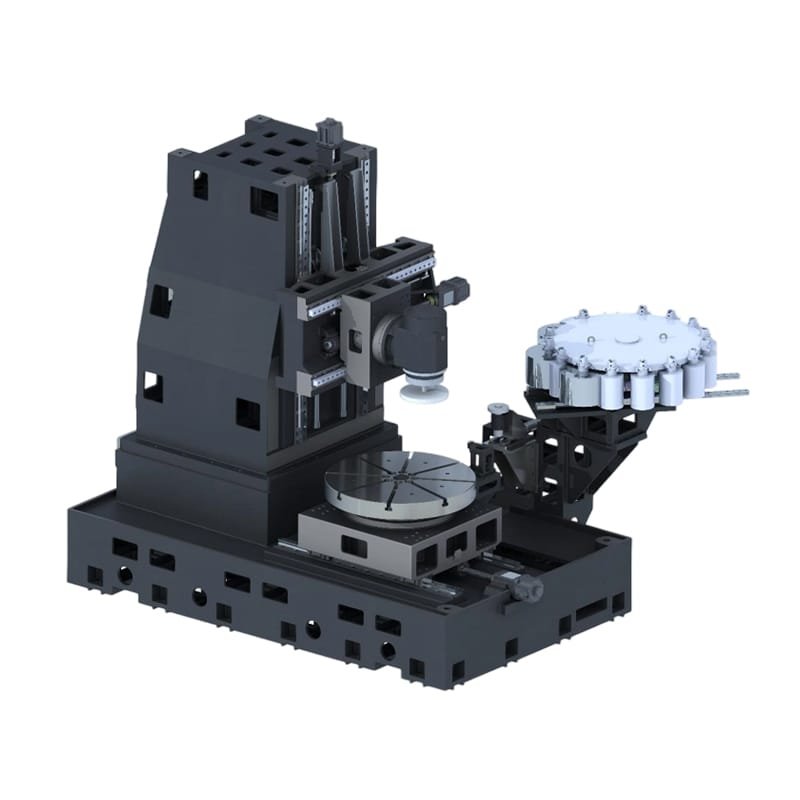

GM系列是一款亚微米随动车磨一体复合磨床，她可实现各类偏心轴、各类轴与轴套的车削、内外圆磨削、锥度磨削、螺纹磨削、沟槽磨削、随动成型轮廓磨削等一体化加工。
