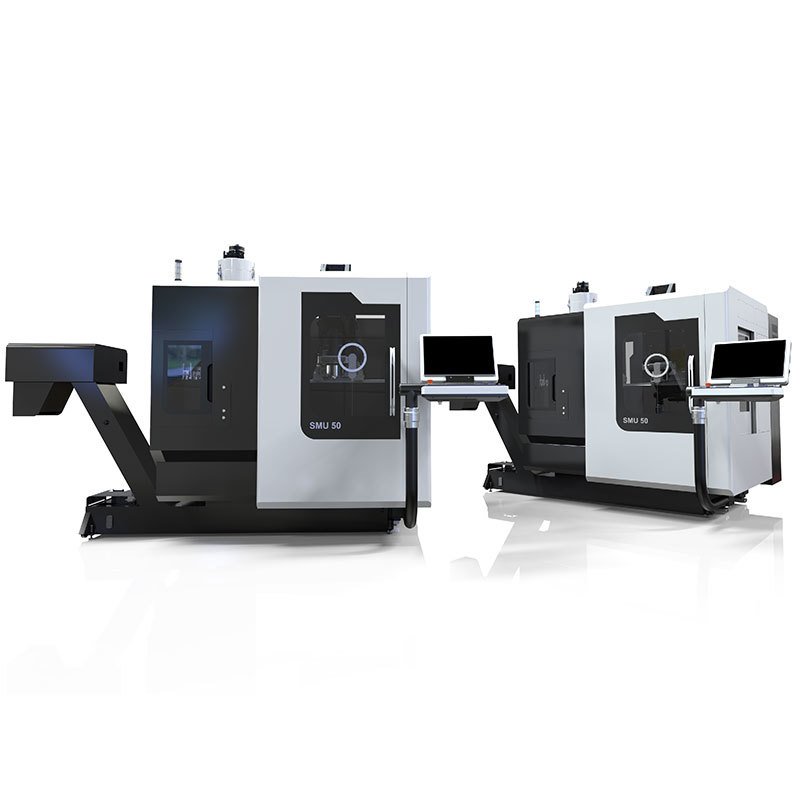

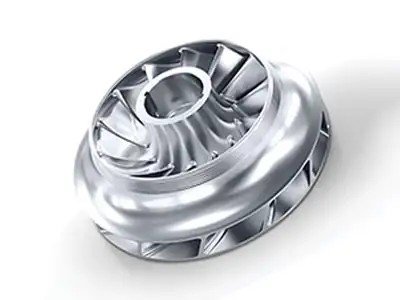

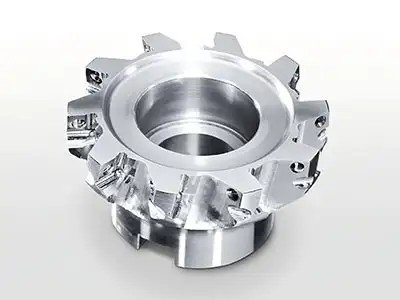

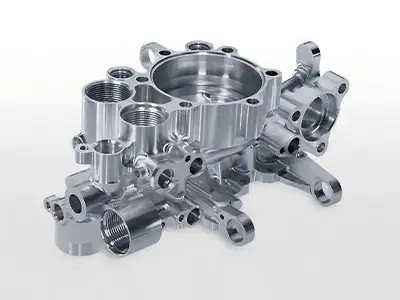

立式加工中心采用高刚性结构设计及精密导向系统，确保加工过程稳定可靠。高速主轴系统支持多种材料的精密加工，适用于复杂零件的高效切削。
立式加工中心采用高刚性结构设计及精密导向系统，确保加工过程稳定可靠。高速主轴系统支持多种材料的精密加工，适用于复杂零件的高效切削。
● 单件和小批量加工的理想选择，标配14000rpm电主轴，可选配20000rpm大扭矩主轴。
● 机器设计透明，加工空间一目了然，便于精确操作。
● 占地面积小，加工空间大，有效利用占地面积，提高车间生产效率。
● 灵活选择具有24、40或60个刀具位置的高性能换刀系统，以满足不同的需求。

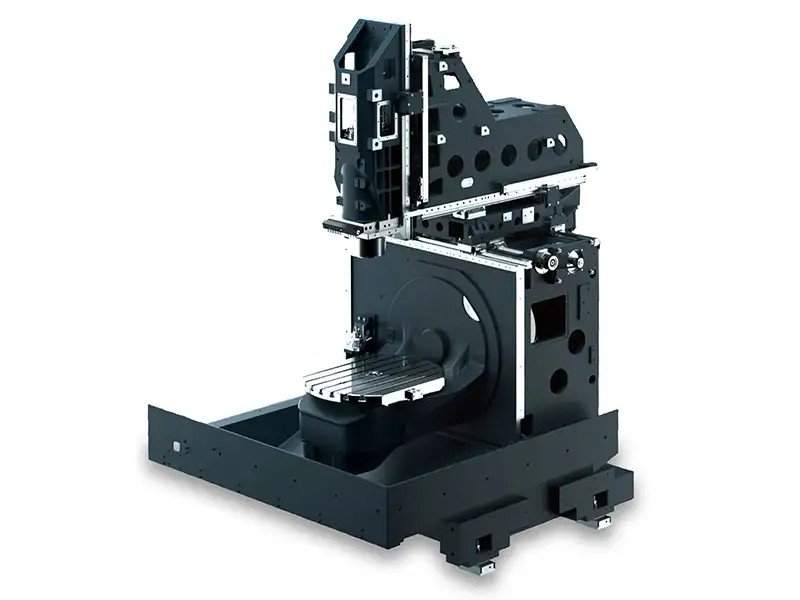

整体结构 ● 矿物铸造底座和横向滑台结构设计实现了最佳稳定性，并保证了加工精度； ● 侧自动门设计支持在独立模式和线路集成模式之间灵活切换； ● 占地面积小，加工空间大。 | 控制系统 西门子高端五轴联动数控系统 Sinumerik One； 简单的交互式编程方法；预加工仿真确保高可靠性。 |
链式工具杂志 ● 大容量刀库，配备机器人自动换刀装置； ● 可选配 24 件或 60 件工具弹匣。 | 驱动结构 ● 所有导轨均采用精密重型滚柱导轨；导轨采用钢带保护，以确保使用寿命； ● 高精度滚珠丝杠，配备精密线性光栅尺，实现全闭环控制； ● XYZ 轴采用导轨和滚珠丝杠传动；BC 轴采用高精度双齿轮反冲消除传动。 |
冷却系统 ● 标准工具外部冷却系统，冷却剂/气体流经 ● 主轴头前端的可调喷嘴可冷却刀具。 | 润滑系统 ● 电动主轴：长寿命油脂润滑（20000rpm 电动主轴采用油气润滑）； ● 滚珠丝杠：中心微润滑； ● B轴和C轴旋转工作台齿轮驱动系统： ● 中央微润滑； ● 旋转工作台轴承：长寿命油脂润滑。 |

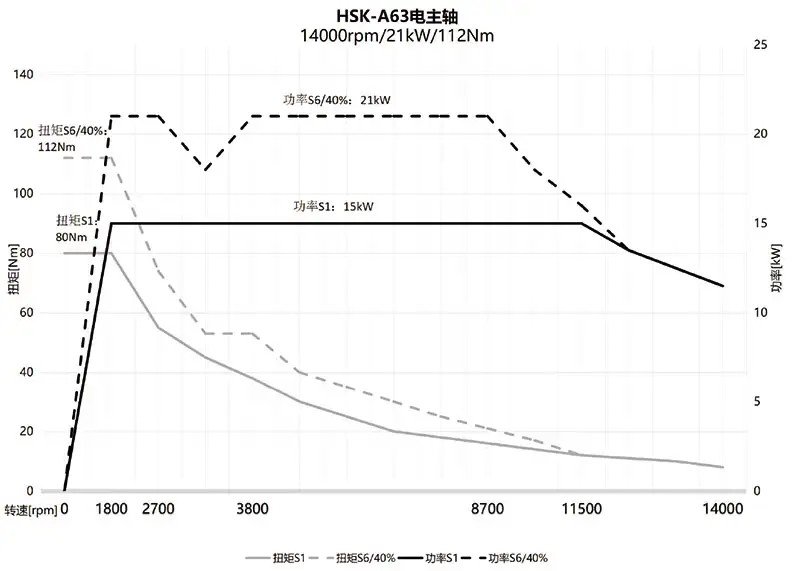

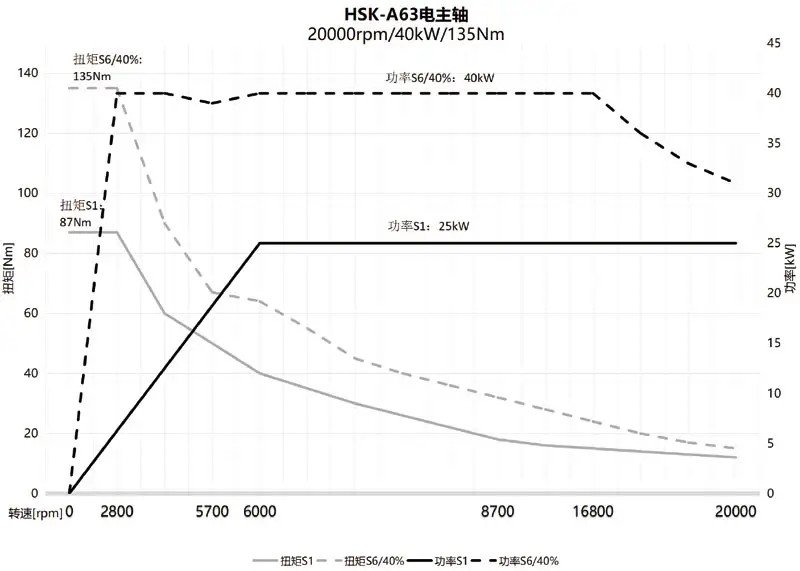

配备德国KESLER高精度电主轴，采用循环恒温冷却，轴承定量油气润滑，实现高扭矩和高速运行。主轴具有定向、中心锥孔清洁吹气和空气密封功能。可选工具中心供水、中心空气冷却和热位移补偿功能。HSK-A63高速刀架接口，标准14000rpm，可选20000rpm。
可选工具内部冷却系统，可选择20bar、40bar、70bar等。
产品名称 | 单元 | SMU50 | SMU50E | |
基本信息 | X/Y/Z轴行程 | 毫米 | 500/450/450 | |
B轴摆动范围 | 程度 | -5/+110 | ||
C轴旋转范围 | 程度 | 360 | ||
主轴端面到工作台的距离（B 轴 0 度） | 毫米 | 150–600 | ||
工作台尺寸 | 毫米 | ∅630×500 | ||
工作台最大负载 | 公斤 | 250 | ||
主轴（标准） | 主轴最大转速/锥度 | 转速 | 14000/HSK-A63 | |
功率（S1/S6-40%） | 千瓦 | 15/21 | ||
输出扭矩（S1/S6-40%） | 牛米 | 80/112 | ||
主轴（可选） | 主轴最大转速/锥度 | 转速 | 2000O/HSK-A63 | |
功率（S1/S6-40%） | 千瓦 | 25/40 | ||
输出扭矩（S1/S6-40%） | 牛米 | 87/135 | ||
饲料系统 | X/Y/Z轴快速移动速度 | 米/分钟 | 30 | |
最大切削进给率 | 米/分钟 | 30 | ||
B/C轴速度 | 转速 | 20 | ||
定位精度 | X/Y/Z轴（德国VDI/DGQ3441标准） | 毫米 | 0.006 | |
B/C轴（德国VDI/DGQ3447标准） | 角秒 | 8 | ||
重复定位精度 | X/Y/Z轴（德国VDI/DGQ3441标准） | 毫米 | 0.004 | |
B/C轴（德国VDI/DGQ3441标准） | 角秒 | 5 | ||
自动换刀系统 | 工具数量 | 件 | 24/40/60 | 24 |
最大刀具长度 | 毫米 | 300 | 300 | |
最大刀具直径/相邻无刀具 | 毫米 | ∅80/∅130 | ∅80/∅150 | |
最大工具重量 | 公斤 | 6 | 8 | |
数控系统 | 西门子/海德汉 | —— | 西门子一/海德汉 TNC640 | 西门子 828D |
机器参数 | 总高度 | 毫米 | 2750 | |
长 x 宽（含维护和操作空间） | 毫米 | 4150X3980 | ||
净重（不含配件） | 公斤 | 5350 | ||
电源要求 | 千瓦 | 25 | ||
可选配置 | 刀具测量、工件测量、五轴坐标变换矢量测量与校正功能、内部刀具冷却系统、旋转窗口、油雾收集器、高级表面处理功能、OPC UA数据采集功能、水枪、刀具识别系统、机床后处理、主轴热补偿功能、自动门、机床防撞系统 | |||
