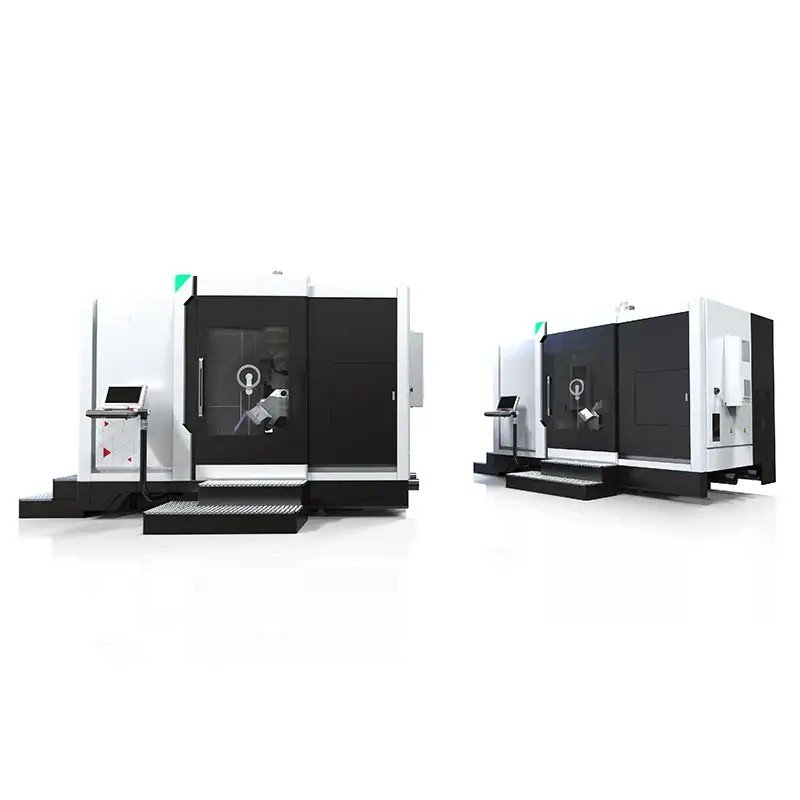

立式加工中心采用高刚性结构设计及精密导向系统，确保加工过程稳定可靠。高速主轴系统支持多种材料的精密加工，适用于复杂零件的高效切削。
立式加工机床采用高刚性结构设计与精密导向系统，确保加工过程稳定可靠。高速主轴系统支持多材料精密加工，适用于复杂零件的高效切削。
● 高速、高功率、大扭矩精密电主轴，大负载直驱回转工作台。
● X、Y、Z、A(B)、C轴采用全闭环控制，配置绝对式光栅尺和圆光栅。
● 高刚性结构确保最高切削性能，三直线轴和A(B)轴C轴标配大惯量水冷却伺服电机驱动，重预载滚柱直线导轨导向，高精密磨削滚珠丝杠直联传动，X/Y/Z快移速度可达60m/min。
● 高速链式刀库，刀位数标配 40T。

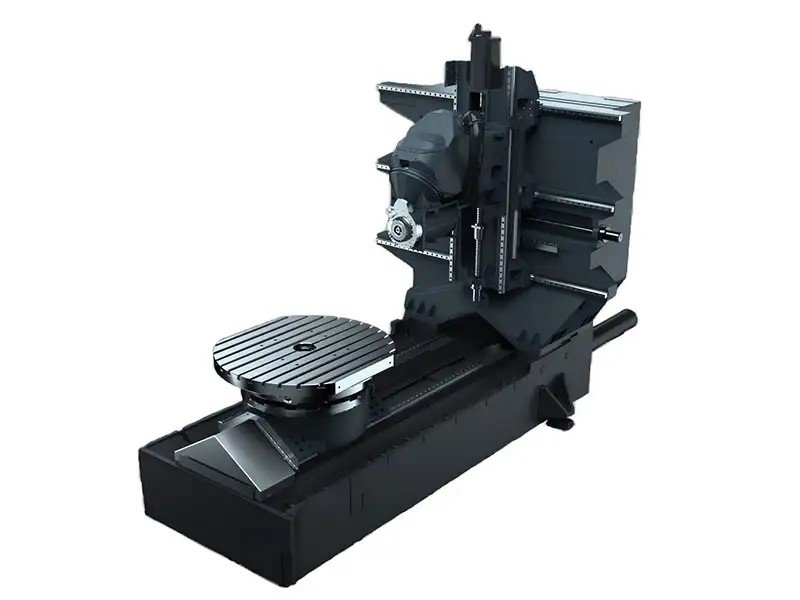

床身结构 ● 机床整体采用墙式纵向床身布局、立卧铣头结构。坚固的铸铁床身和墙式立柱确保了机床高刚性、高动态性能及高稳定性，运行和加工时最佳的吸振性; ● 大立柱与X轴三导轨设计，移动部件重量减少，实现高动态性能和稳定性，更低的能耗; ● 数控回转工作台位于直线轴上，承载能力强。 | 驱动结构 ● 高精度滚珠丝杠，内置丝杠中心恒温冷 ● XYZ轴采用西门子1FT7系列水冷伺服电机驱动，高动态精度稳定 ● 回转工作台芯轴部分预留气路、油路接口，方便实现自动夹具及功能扩展。 |
冷却系统 ● 标配刀具外冷系统，冷却液/气体通过主轴头前部可调喷嘴对刀具进行冷却; ● 机器内部布置喷淋系统，用于机器冷却与冲刷切屑; ● 可以选配刀具内冷系统，需配置纸带过滤器。 | 润滑系统 ● 电主轴：油气润滑; ● 滚珠丝杠：中央微量润滑; ● 滚柱直线导轨：中央微量润滑; ● B轴传动系统：长效油脂润滑 ● 数控转台：长效油脂润滑。 |
双叉正交摆头 ● 可选配双叉正交摆头 | 刀库 ● 标配40把刀位，由机械手换刀装置(ATC)完成还刀和送刀。 |
 |  |

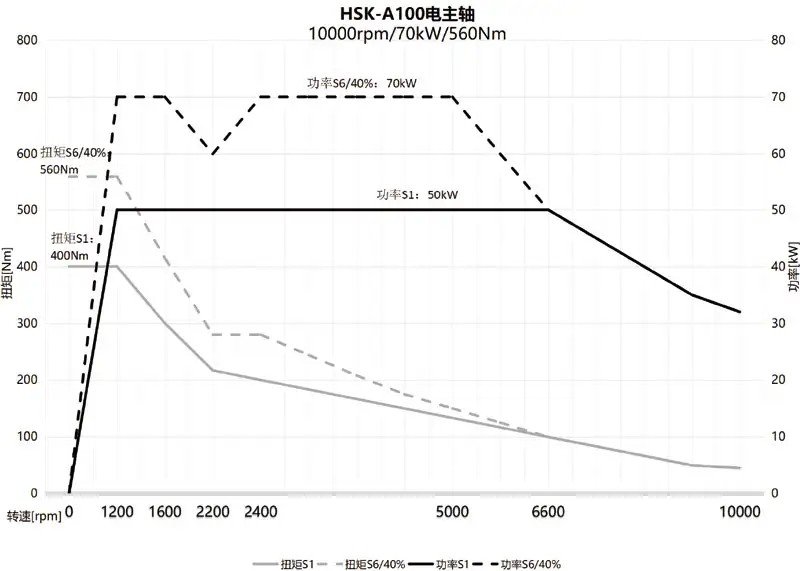

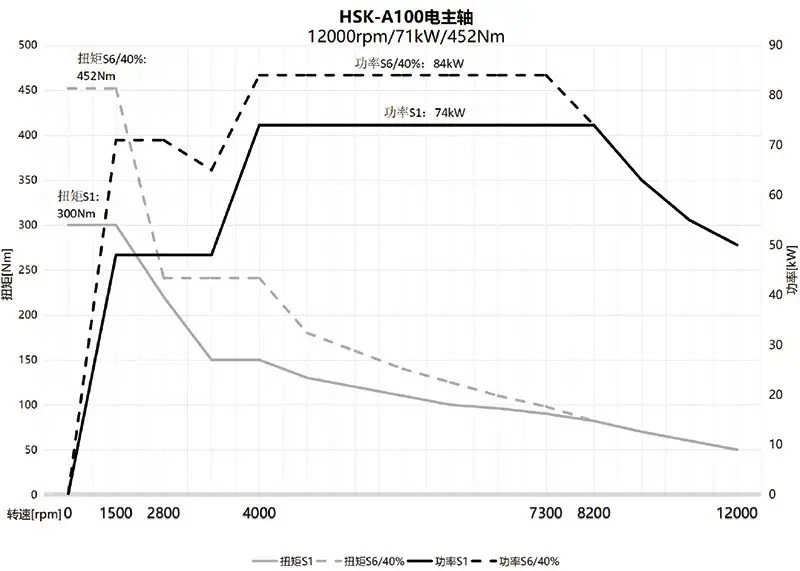

标配 功率(S1/S6-40%)： 48/71kW - 扭矩(S1/S6-40%)： 300/452Nm 转速：12000rpm -刀具锥柄：HSK-A100(车削版HSK-T100) | 选配 功率(S1/S6-40%):50/70kW 扭矩(S1/S6-40%):400/560Nm 转速:10000rpm 刀具锥柄:HSK-A100(车削版HSK-T100) |
产品名称 | 单位 | SMC125 | SMC125MT | |
基本信息 | X/Y/Z轴行程 | mm | 1250/1250/1000 | |
B轴摆动范围(O=立式/180=卧式) | degree | -30/+180 | ||
转台回转范围 | degree | 360 | ||
主轴中心至托盘距离(水平铣削头) | mm | 50～1050 | ||
主轴中心至托盘距离(垂直铣削头) | mm | -300～950 | ||
主轴端部至托盘中心距离(水平铣削头) | mm | -200～1050 | ||
主轴端部至托盘中心距离(垂直铣削头) | mm | 150～1150 | ||
工作台尺寸 | mm | ∅1250 | ||
工作台最大承重 | kg | 2500 | 2000 | |
主轴 | 主轴最高转速/锥柄 | rpm | 12000/HSK-A100 | 12000/HSK-T100 |
功率(S¹/S6-40%) | kW | 48/71 | ||
输出扭矩(SI/S6-40%) | Nm | 300/452 | ||
进给系统 | X/Y/Z轴快移速度 | m/min | 60 | |
最大切削进给率 | m/min | 20 | ||
B轴转速 | rpm | 30 | ||
转台转速(铣削/车削) | rpm | 35 | ||
定位精度 | X/Y/Z轴(德国VDI/DGQ3441标准) | mm | 0.006 | |
B/C轴(德国VDI/DGQ3441标准) | arcsec | 8 | ||
重复定位精度 | X/Y/Z轴(德国VDI/DGQ3441标准) | mm | 0.004 | |
B/C轴(德国VDI/DGQ3441标准) | arcsec | 5 | ||
自动换刀系统 | 刀具数量 | pcS | 40 | |
刀具最大长度 | mm | 400 | ||
刀具最大直径/相邻无刀 | mm | ∅125/∅250 | ||
刀具最大重量 | kg | 25 | ||
数控系统 | 西门子/海德汉 | —— | Sinumerik one/Heidenhain TNC640 | |
机床参数 | 总高 | mm | 3800 | |
长X宽(包括维修和操作空间) | mm | 8250x6500 | ||
重量 | kg | 23000 | ||
电力需求 | kW | 95 | 120 | |
可选配置 | 刀具测量、工件测量、五轴坐标转换矢量测量与修正功能、刀具内冷系统、旋转视窗、油雾收集器、臻优曲面功能、OPC UA数据采集功能、水枪、刀具识别系统、机床后处理、主轴热补偿功能、自动门、机床防碰撞系统、刀具识别系统。 | |||
