广泛用于精密模具、紫铜电极、鞋模制造钟表眼镜产品批量加工等行业。
三轴均标配比其他品牌同等机型大一个等级的伺服电机 , 大扭矩输出 , 快速精准定位。

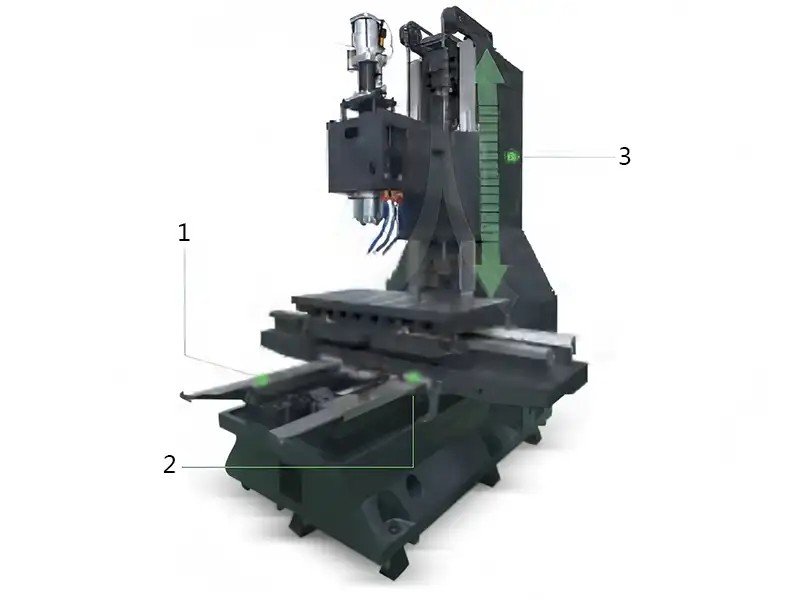

1.宽大厚实的导轨 ,保证了机床移动时的稳定性 。
2.铲花工艺
每台硬轨机床都有经过负重老化 , 再打激光球杆 , 合格后方可出厂 。
3."人"字型立柱设计 , 超宽底座稳如泰山 , Z轴行程700mm.

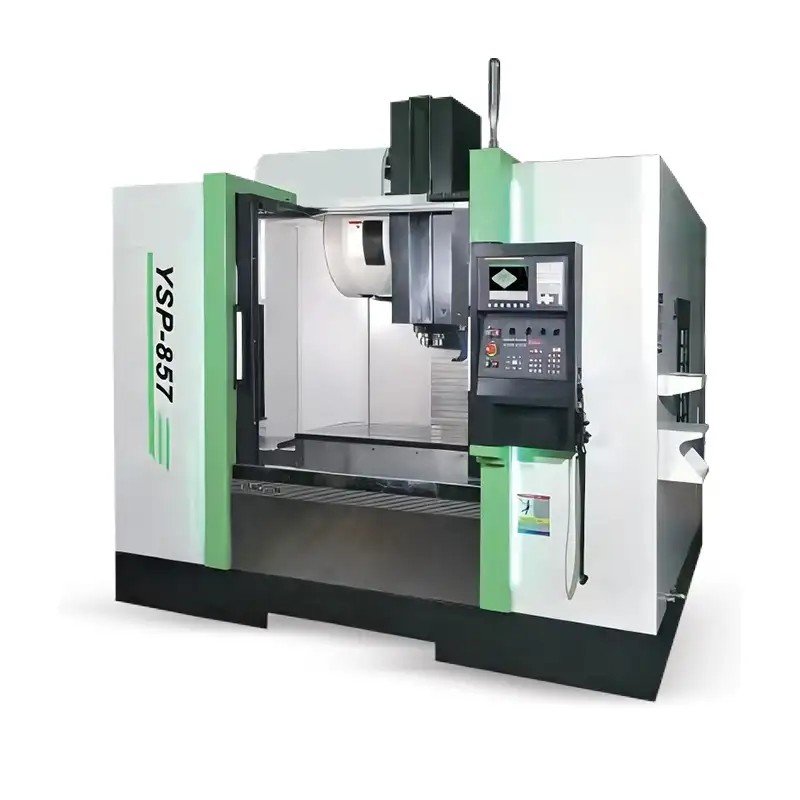

机型 YSP-857 YSP-1060 YSP-1580 YSP-1890 项目 规格 单位 行程 X/Y/Z轴 mm 800/500/700 1100/600/600 1 500/800/700 1800/900/680 主轴端面至工作台 mm 1 1 0 - 81 0 1 80 - 780 1 85 - 885 1 60 - 840 主轴中心至立柱轨道距离 mm 575 655 810 950 轨道形式 全硬轨 工作台 工作台尺寸L*W mm 1000x530 1300x600 1700x800 2000x900 工作台最大承重 kg 600 800 1500 1600 T型槽 no/mm 5-18x100 5-18x120 5 -22x135 5 - 22x165 主轴 主轴雏度 type BBT-40 BBT- 40 BBT- 50 BBT- 50 主轴转速 rpm 8000 8000 6000 6000 主轴传动方式 皮带式 进给 XY/Z轴快速进给 m/min 15/15/12 15/15/12 10/10/10 10/10/10 最大切削进给 m/min 10 10 10 10 换刀装置 换刀方式 圆盘刀库变频式 刀柄规格 type BT-40 BT-40 BT- 50 BT-50 刀具容量 tools 24 24 24 24 最大刀具直径 ( 临刀 ) mm 80 80 1 05 1 05 最大刀具直径 ( 无临刀 ) mm 120 120 200 200 最大刀具长度 mm 300 300 350 350 最大刀具重量 kg 7 7 15 1 5 最快换刀时间 SEC 1 . 4 1 . 4 4 . 9 4 . 9 马达 主轴马达 ( 电机) kw 7.5/1.1 1.5 1 8 . 5 1 8 . 5 三轴伺服马达XYZ kw 2.0/2.0/3.0 3.0/3.0/4.5 7 . 0/4 . 5/4 . 5 7 . 0/4 . 5/4 . 5 精度 定位精度 mm ± 0 01 ± 0 01 ± 0 01 ± 0 01 往复定位精度 mm ± 0 . 005 ± 0 . 005 ± 0 . 005 ± 0 . 005 动力需求 电力要求 kva 20 30 40 40 气压要求 kglc/m2 6∧8 6Λ8 6Λ8 6Λ8 机床尺寸 长/宽/高 mm 2450*2400*2850 3300*2600*2800 4420*3800*3650 4850*3900*3700 重量 t 6 . 5 8 . 5 14 1 7
★安全门(仅适用带刀库机型) ★刚性攻牙 ★ 双工作照明灯 ★主轴鼻端迷言防麈吹气 ★自动给油润滑系统 ★ 雷气箱内热交换器 ★三色警示灯 ★地基螺丝与垫块 ★全罩式密封钣金 ★水箱及集屑箱 ★手提吹屑空气枪 ★自动断电系统(M30) 选购件 ★三轴光学尺 ★刀具破损检测器 ★油雾回收系统 ★10000rpm直结式主轴 ★主轴中心出水系统 ★自动排屑机 ★圆盘式油水分离机 ★12000rpm直結式主軸 ★自动对刀仪 ★斗笠式刀库16/20 ★旋转工作台(第四轴) ★刀臂式快速换刀机构
