广泛用于精密模具、紫铜电极、鞋模制造钟表眼镜产品批量加工等行业。
该产品机床配套采用业内部件 , 配置大扭力高转速电机 , 超强刚性的床身设计 , 兼顾大扭力 、高转速及高精度 , 适用于汽车 、航天航空 、纺织机械等行业中小型机械 零件的高速精密加工 。

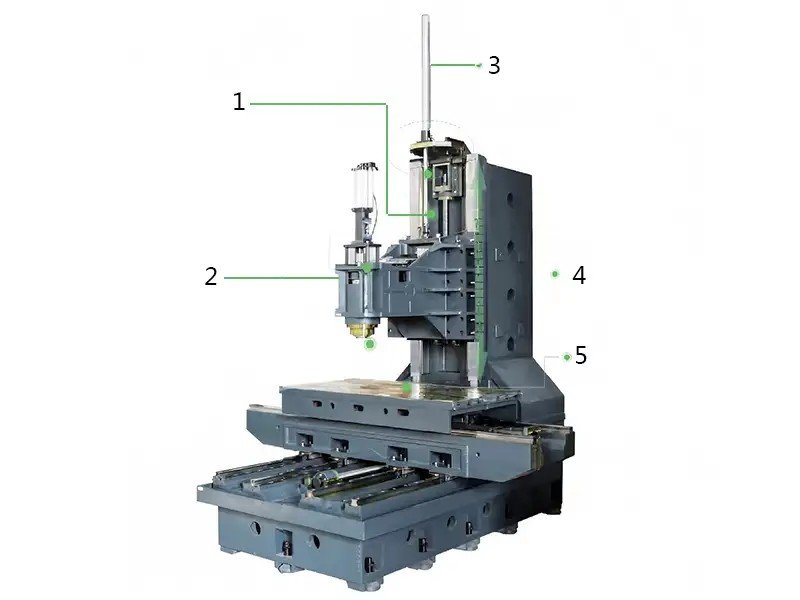

1.采用THKC3级丝杠,丝杠预拉处理、防止熟延伸
2.主轴头后部箱体式设计 , 三角结构 , Z轴6滑块支撑 , 刚性 。
3.采用台湾φ 155高刚性BBT50 ,6000r/min , 6颗轴承 , 环喷设计 。
4.Z轴硬轨配重设计
BF齿轮箱:
选配意大利BF齿轮箱 , 切削能力 , 采用高低档切换 , 无极变档 。
工作台:1500x800mm
三轴行程X:1400/:800/Z:750
5.预留光栅尺安装位置Y
机型 YSL-1060 YSL-1270 YSL-1375 项目 规格 单位 行程 X/Y/Z轴 mm 1000 x 600 x 680 1200 x 700 x 700 1300 x 750 x 600 主轴端面至工作台 mm 120 - 800 120 - 820 70 - 670 主轴中心至立柱轨道距离 mm 620 715 785 轨道形式 两线一硬 工作台 工作台尺寸L*W mm 1100 x 570 1320 x 650 1360 x 700 工作台最大承重 kg 1000 1200 1500 T型槽 no/mm 5- 18 x 90 5- 18 x 100 5- 18 x 135 主轴 主轴雏度 type BBT-40 BBT-40 BBT- 50 主轴转速 rpm 10000 10000 10000 主轴传动方式 皮带式 进给 XY/Z轴快速进给 m/min 30/30/15 30/30/15 20/20/10 最大切削进给 m/min 10 10 10 换刀装置 换刀方式 圆盘刀库变频式 刀柄规格 type BT-40 BT-40 BT- 50 刀具容量 tools 24 24 24 最大刀具直径 ( 临刀 ) mm 80 80 105 最大刀具直径 ( 无临刀 ) mm 120 120 200 最大刀具长度 mm 300 300 350 最大刀具重量 kg 7 7 15 最快换刀时间 SEC 1 .4 1 . 4 4 . 9 马达 主轴马达 ( 电机) kw 7 . 5/11 15 15 三轴伺服马达XYZ kw 2 . 0/2 . 0/3 . 0 3 . 0/3 . 0/4 . 5 3 . 0/3 . 0/4 . 5 精度 定位精度 mm ± 0.005/300 ±0.005/300 ±0 . 005/300 往复定位精度 mm ±0 . 003 ± 0.003 ± 0 . 003 动力需求 电力要求 kva 20 20 25 气压要求 kglc/m2 6Λ8 6Λ8 6Λ8 机床尺寸 长/宽/高 mm 2830 x 2760 x 3330 3300 x 2940 x 3570 4700 x 3800 x 3250 重量 t 7.0 9.0 11

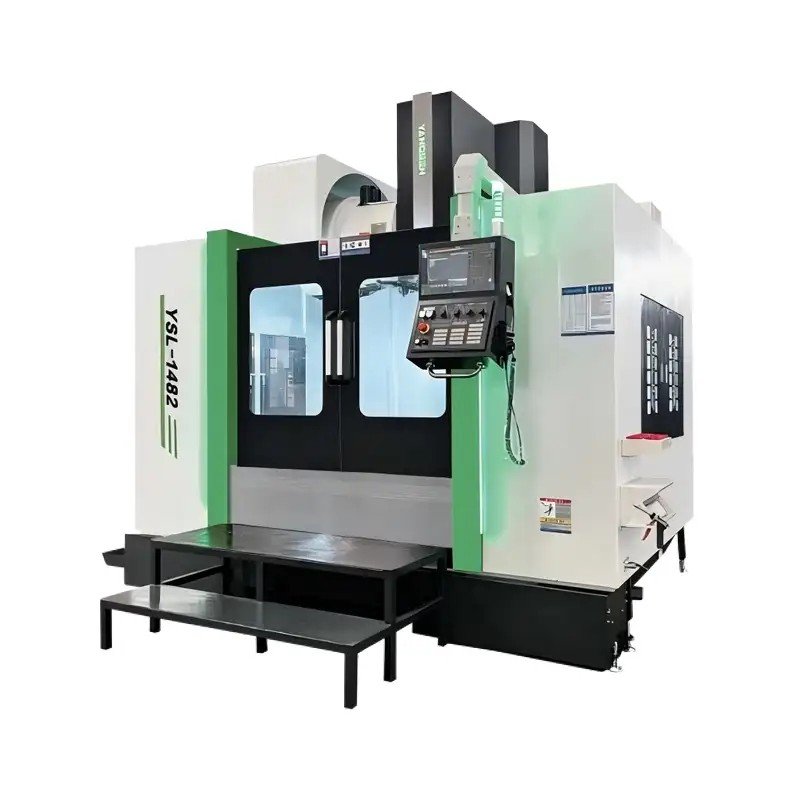

机型 YSL-1482 YSL-1782 YSL-1890 项目 规格 单位 行程 XY/Z轴 mm 1400 x 820 x 750 1700 x 800 x 750 1800 x 900 x 600 主轴端面至工作台 mm 150 - 900 150 - 900 150 - 750 主轴中心至立柱轨道距离 mm 880 880 950 轨道形式 两线一硬 工作台 工作台尺寸L*W mm 1500 x 800 1700 x 800 2000 x 900 工作台最大承重 kg 1500 1500 1600 T型槽 no/mm 6 -22 x 110 5-22 x 135 5-22 x 165 主轴 主轴雏度 type BBT-50 BBT- 50 BBT-50 主轴转速 rpm 6000 6000 6000 主轴传动方式 皮带式 进给 XY/Z轴快速进给 m/min 24/24/10 20/20/10 20/20/10 最大切削进给 m/min 10 10 10 换刀装置 换刀方式 圆盘刀库变频式 刀柄规格 type BT-50 BT- 50 BT-50 刀具容量 tools 24 24 24 最大刀具直径 ( 临刀 ) mm 80 105 105 最大刀具直径 ( 无临刀 ) mm 120 200 200 最大刀具长度 mm 300 350 350 最大刀具重量 kg 7 15 15 最快换刀时间 SEC 1 . 4 4 . 9 4 . 9 马达 主轴马达 ( 电机) kw 15 18 . 5 18 . 5 三轴伺服马达XYZ kw 3.0/3.0/4.5 7.0/4.5/4.5 7.0/4.5/4.5 精度 定位精度 mm ±0.005/300 ± 0.005/300 ± 0.005/300 往复定位精度 mm ± 0 . 003 ± 0.003 ± 0.003 动力需求 电力要求 kva 35 40 40 气压要求 kglc/m2 6Λ8 6Λ8 6Λ8 机床尺寸 长/宽/高 mm 4700 x 2950 x 2766 4800 x 3800 x 3800 5300 x 3800 x 3800 重量 t 10 . 5 13 16 . 5
★安全门(懂适用带刀库楼型) ★刚性攻牙 ★ 双工作照明灯 ★主轴鼻端迷宫防摩吹气 ★自助给油润滑系统 ★ 电气箱内熟交换器 ★三色警示灯 ★地基螺丝舆垫块 ★全罩式密封版金 ★水箱及集屑箱 ★手提吹屑空气槽 ★自助断电系统(M30) 选购件 ★三轴光学尺 ★刀具破担检测器 ★油需回收系统 ★旋转工作台(第四轴) ★主轴中心出水系统 ★自动排屑概 ★回塑式油水分离概 ★门签式刀库16/20 ★自助对刀仪
