广泛用于精密模具、紫铜电极、鞋模制造钟表眼镜产品批量加工等行业。
该产品机床配套采用业内名牌部件 , 配置大扭力高转速电机 , 超强刚性的床身设计 , 兼顾大扭力 、 高转速及高精度 , 适用于汽车 、航天航空 、纺织机械等行业中小型机械零件的高速精密加工。

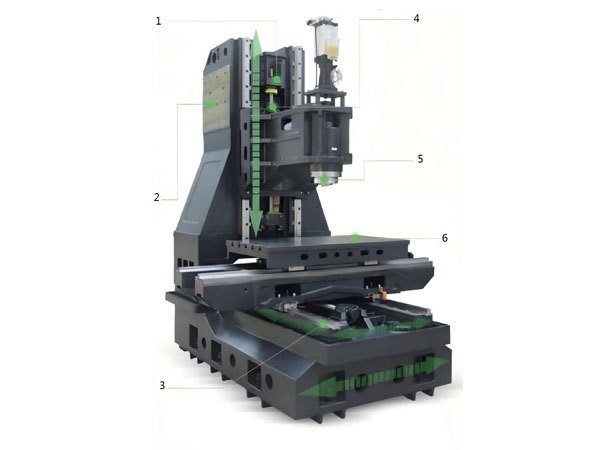

1.标配空气配置装置 , 加工更稳定。
2.立柱双层臂结构 , 刚性更好。
3.采用日本THK或德国力士乐 缐轨 , 缐轨宽度达45mm。
4.三轴采用日本THK40∅-C3级丝杆 , 三轴采用NSK原装轴承 (3062) ,3+2模式 , 预拉处理 , 防止热变位。
5.BBT40 外径 150mm 高刚性10000rpm 矮鼻端主轴 , 采用 5个轴承 , 标配主轴环喷 , 可以选配 HSK-63 电主轴。
6.工作台 1020*570 mm。
三轴行程 X:900 I Y:570 / Z:680 预留光栅尺安装位置可选配中空油冷丝杆 。 | 光栅尺 选配海德汉 , 发格光栅尺 ,精度±5um , 保证机床定位精度 。 |
机型 | YSV-855 | YSV-966 | YSV-957 | YSV-1060Z | ||
项目 | 规格 | 单位 | ||||
行程 | XY/Z轴 | mm | 820/550/550 | 860/600/600 | 900/570/680 | 1000/600/680 |
主轴端面至工作台 | mm | 120 - 670 | 120 -720 | 110 -790 | 110 -790 | |
主轴中心至立柱轨道距离 | mm | 610 | 610 | 610 | 610 | |
轨道形式 | 三轴线性轨道 | |||||
工作台 | 工作台尺寸L*W | mm | 1000 x 550 | 1020 x 570 | 1020 x 570 | 1100 x 600 |
工作台最大承重 | kg | 800 | 1000 | 1000 | 1000 | |
T型槽 | no/mm | 5- 18 x 90 | 5 - 18 x 90 | 5 - 18 x 90 | 5- 18 x 90 | |
主轴 | 主轴雏度 | type | BBT-40 | BBT-40 | BBT-40 | BBT-40 |
主轴转速 | rpm | 10000 | 10000 | 10000 | 10000 | |
主轴传动方式 | 皮带式 | |||||
进给 | XY/Z轴快速进给 | m/min | 36 x 36 x 36 | 30 x 30 x 30 | 30 x 30 x 30 | 30 x 30 x 30 |
最大切削进给 | m/min | 10 | 10 | 10 | 10 | |
换刀装置 | 换刀方式 | 圆刀库变频式 | ||||
刀柄规格 | type | BT-40 | BT-40 | BT-40 | BT-40 | |
刀具容量 | tools | 24 | 24 | 24 | 28 | |
最大刀具直径 ( 临刀 ) | mm | 80 | 80 | 80 | 68 | |
最大刀具直径 ( 无临刀 ) | mm | 120 | 120 | 120 | 105 | |
最大刀具长度 | mm | 300 | 300 | 300 | 300 | |
最大刀具重量 | kg | 7 | 7 | 7 | 7 | |
最快换刀时间 | SEC | 1 . 4 | 1 . 4 | 1 . 4 | 1 . 4 | |
马达 | 主轴马达 ( 电机) | kw | 7 . 5/11 | 7 . 5/11 | 7 . 5/11 | 7 . 5/11 |
三轴伺服马达XYZ | kw | 2 . 0/2 . 0/3 . 0 | 2 . 0/2 . 0/3 . 0 | 2 . 0/2 . 0/3 . 0 | 2 . 0/2 . 0/3 . 0 | |
精度 | 定位精度 | mm | ± 0 . 005 | ± 0 . 005 | ± 0 . 005 | ± 0 . 005 |
往复定位精度 | mm | ± 0 . 003 | ± 0 . 003 | ± 0 . 003 | ± 0 . 003 | |
动力需求 | 电力要求 | kva | 20 | 20 | 20 | 20 |
气压要求 | kglc/m2 | 6Λ8 | 6Λ8 | 6Λ8 | 6Λ8 | |
机床尺寸 | 长/宽/高 | mm | 2720 x 2740 x 2837 | 2480 x 3260 x 2410 | 2830 x 2760 x 3000 | 2830 x 2760 x 2900 |
重量 | t | 5 . 8 | 6 | 6 . 8 | 6 . 8 | |

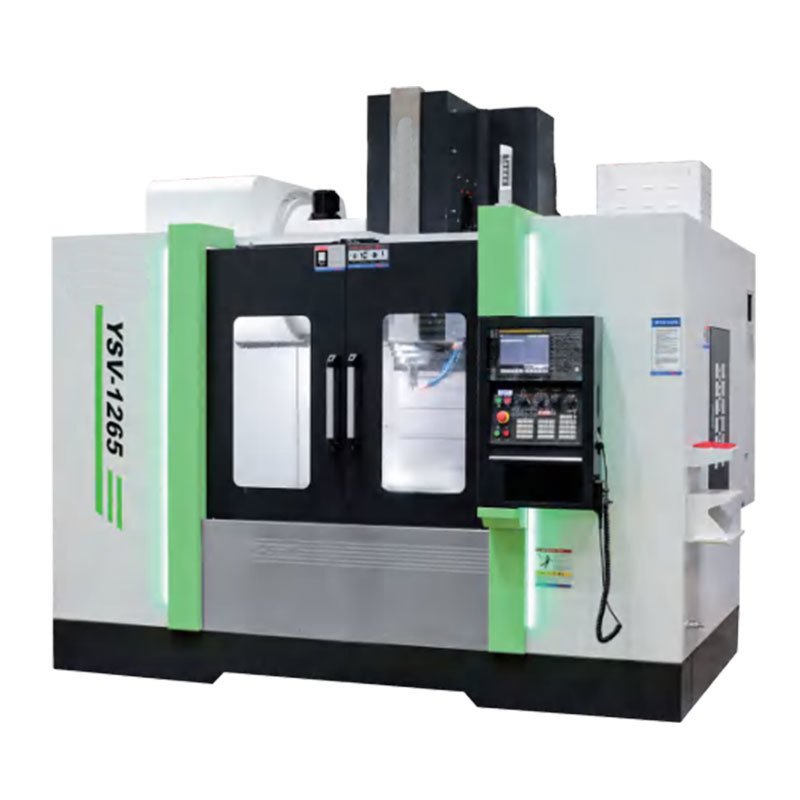

机型 | YSV-1160 | YSV-1265 | YSV-1270 | YSV-1482 | YSV-1782 | ||
项目 | 规格 | 单位 | |||||
行程 | XY/Z轴 | mm | 1100/600/600 | 1200/680/680 | 1200/700/700 | 1400/820/750 | 1700/820/750 |
主轴端面至工作台 | mm | 120 -720 | 120 - 800 | 120 - 820 | 150 - 900 | 150 - 900 | |
主轴中心至立柱轨道距离 | mm | 650 | 700 | 700 | 880 | 880 | |
轨道形式 | 三线轨 | ||||||
工作台 | 工作台尺寸L*W | mm | 1200 x 600 | 1320 x 650 | 1320 x 650 | 1500 x 800 | 1800 x 800 |
工作台最大承重 | kg | 1000 | 1200 | 1200 | 1500 | 1500 | |
T型槽 | no/mm | 5 - 18 x 100 | 5- 18 x 100 | 5- 18 x 100 | 6 -22 x 110 | 7- 22 x 110 | |
主轴 | 主轴雏度 | type | BBT-40 | BBT-40 | BBT-40 | BBT-40 | BBT-50 |
主轴转速 | rpm | 10000 | 10000 | 10000 | 10000 | 6000 | |
主轴传动方式 | 皮带式 | ||||||
进给 | XY/Z轴快速进给 | m/min | 30 x 30 x 30 | 30 x 30 x 30 | 30 x 30 x 30 | 24 X 24 X 24 | 24 x 24 x 24 |
最大切削进给 | m/min | 10 | 10 | 10 | 10 | 10 | |
换刀装置 | 换刀方式 | 圆盘刀库变式 | |||||
刀柄规格 | type | BT-40 | BT-40 | BT-40 | BT-40 | BT- 50 | |
刀具容量 | tools | 24 | 24 | 24 | 24 | 24 | |
最大刀具直径 ( 临刀 ) | mm | 80 | 80 | 80 | 80 | 105 | |
最大刀具直径 ( 无临刀 ) | mm | 120 | 120 | 120 | 120 | 200 | |
最大刀具长度 | mm | 300 | 300 | 300 | 300 | 350 | |
最大刀具重量 | kg | 7 | 7 | 7 | 7 | 15 | |
最快换刀时间 | SEC | 1 . 4 | 1 .4 | 1 .4 | 1 .4 | 4 . 9 | |
马达 | 主轴马达 ( 电机) | kw | 15 | 15 | 15 | 15 | 15 |
三轴伺服马达XYZ | kw | 3 . 0/3 . 0/4 . 5 | 3 . 0/3 . 0/4 . 5 | 3 . 0/3 . 0/4 . 5 | 3 . 0/3 . 0/4 . 5 | 3 . 0/3 . 0/4 . 5 | |
精度 | 定位精度 | mm | ± 0 . 005 | ± 0 . 005 | ± 0 . 005 | ± 0 . 005 | ± 0 . 005 |
往复定位精度 | mm | ± 0 . 003 | ± 0 . 003 | ± 0 . 003 | ± 0 . 003 | ± 0 . 003 | |
动力需求 | 电力要求 | kva | 25 | 25 | 25 | 25 | 25 |
气压要求 | kglc/m2 | 6Λ8 | 6Λ8 | 6Λ8 | 6Λ8 | 6Λ8 | |
机床尺寸 | 长/宽/高 | mm | 3170 x 2900 x 2900 | 3300 x 2940 x 3100 | 3300 x 2940 x 3100 | 4800 x 3800 x 3800 | 5300 x 3800 x 3800 |
重量 | t | 7 | 8 . 7 | 9 | 10 . 5 | 11 . 5 | |
★ 安全门(仅适用带刀库机型) ★ 自动给油润滑系统 ★ 全罩式密封钣金 ★ 手提吹屑空气枪 | ★ 刚性攻牙 ★ 电气箱内热交换器 ★ 主轴环状喷水 ★ 机器清洗水枪 | ★ 双工作照明灯 ★ 三色警示灯 ★ 水箱及集屑箱 ★ 工具箱 | ★ 主轴鼻端迷宫防尘吹气 ★ 地基螺丝与块 ★ 自动断电系统(M30) ★ 操作使用说明书 |
| 选购件 | |||
★ 三轴光学尺 ★ 主轴中心出水系统 ★ 自动对刀仪 | ★ 刀具破损检测器 ★ 自动排屑机 ★ 旋转工作台(第四轴) | ★ 油雾回收系统 ★ 圆盘式油水分离机 ★ 激光半径对刀仪 | ★ 12000rpm直结式主轴 ★ 15000rpm直结式主轴 ★ HSK- 63 - 18000电主轴 |
