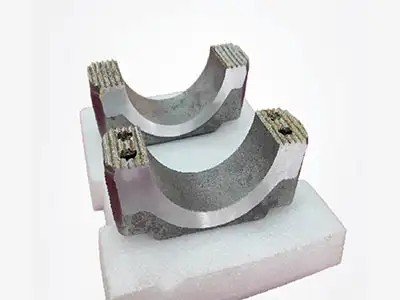

● 该机器适用于多方向、凸面、凹面、弧面以及其他零件表面的加工。
● 该机器拥有五个数控轴，包括X、Y、Z三个直线轴，采用直线导轨和滚珠丝杠结构。
● X轴采用浮动螺母结构，配备高速螺杆，设计新颖，技术先进，进给灵敏，加工精度高，具备成形磨削和表面磨削功能。
● A轴为倾斜轴，B轴为旋转轴，并配备了海德汉（HEIDENHAIN）编码器，具有高重复精度。

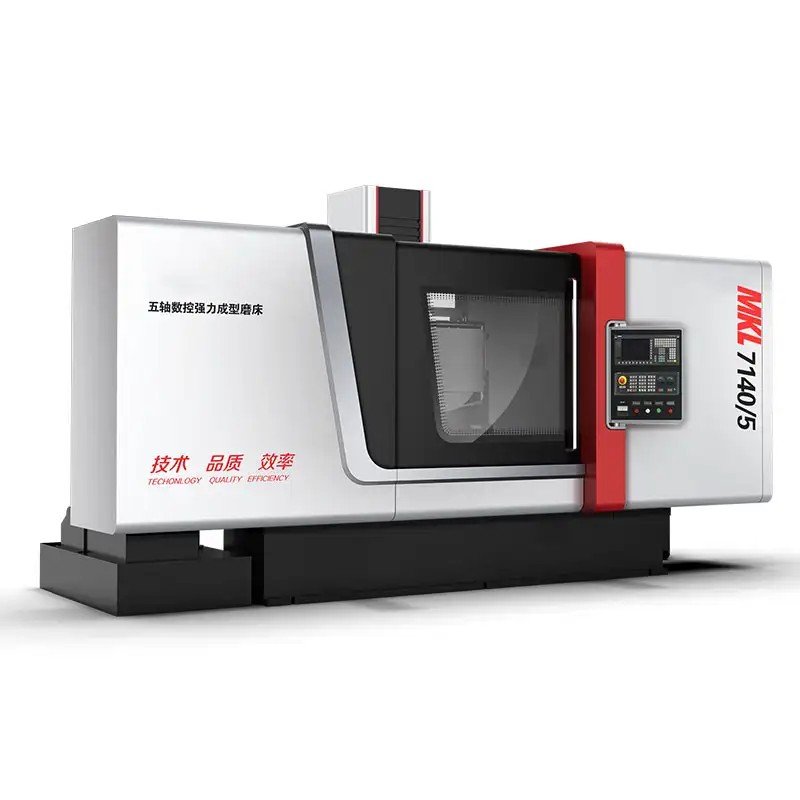

主要技术参数 | 单位 | MKL7140/5 | |
工作台面尺寸(宽×长) | mm | 400×1000 | |
工作台最大承重量(含电磁吸盘及转台) | kg | 1000 | |
工作台纵向移动( X 轴 ) | 最大行程 Max. stroke | mm | 1050 |
移动速度 Speed of movement | m/min | 0.02～15 | |
最小设定单位 Setting unit | mm | 0.001 | |
磨头垂直进给(Y轴) | 主轴中心至台面距离 | mm | 200～950 |
移动速度 | m/min | 0.01～2 | |
最小设定单位 | mm | 0.001 | |
立柱横向移动(Z轴) | 最大行程 | mm | 400 |
移动速度 | m/min | 0.01～3 | |
最小设定单位 | mm | 0.001 | |
倾斜轴(A轴) | 转角范围 | o | ±60° |
最小进给量 | o | 0.001° | |
回转轴(B轴) | 转角范围 | o | 0°~360° |
最小进给量 | o | 0.001° | |
主轴伺服电机 | 功率 | kW | 22 |
转速 | rpm | 0~1500 | |
砂轮尺寸 | 外径 | mm | φ500 |
内径 | mm | φ203 | |
宽度 | mm | 35～100 | |
金刚滚轮驱动电机功率 | kW | 2.2 | |
修整主轴中心至台面距离 | mm | 45 | |
电气设备总容量(约) | kVA | 40 | |
整机参数 | 机床外形尺寸(长×宽×高) | mm | 4400×2400×2800 |
机床净重(约) | kg | 6200 | |
