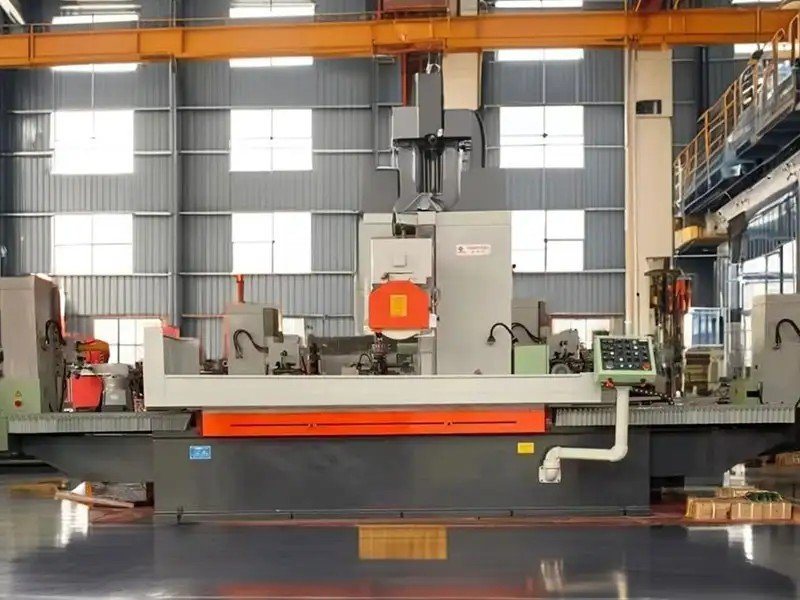

平面磨床采用高刚性铸铁床身与精密滚柱导轨，确保长期加工稳定性。工作台配备自动往复系统，支持±0.001mm级精度调节，满足高精度平面、斜面磨削需求。

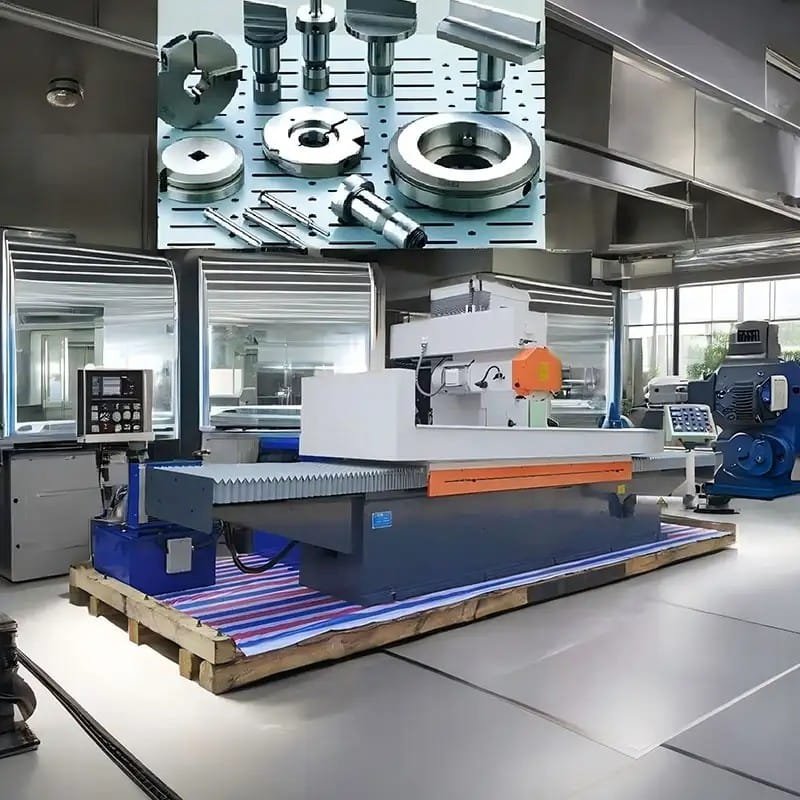

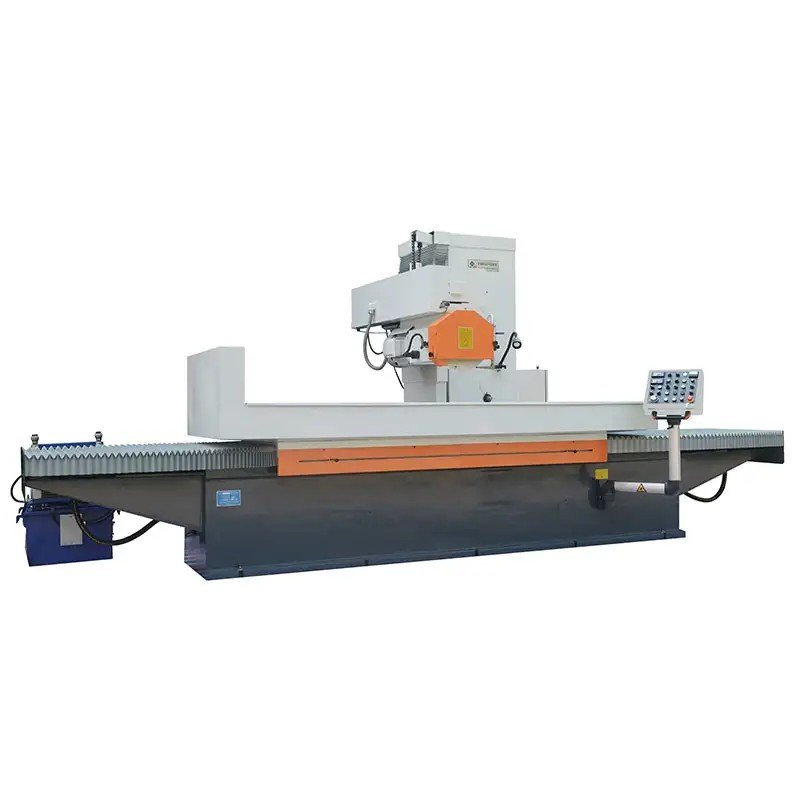

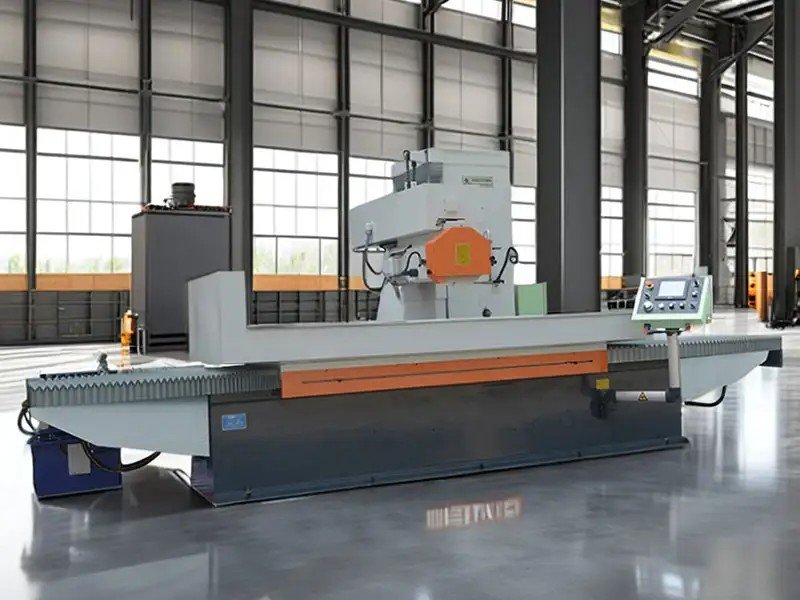

该系列机床采用可移动磨头结构，利用砂轮的周边对工件表面进行磨削。适用于机械制造、汽车、模具、工具等行业各种零件的平面磨削。
● 双轴可编程数字仪表显示器
● 横向滚珠丝杠辅助驱动
● 比例阀外部油站
主要技术参数 | 单位 | M7180×12A | M7180×16A | M7180×20A | M7180×25A | M7180×30A |
工作台面尺寸(宽×长) | mm | 800×1250 | 800×1600 | 800×2000 | 800×2500 | 800×3000 |
最大磨削尺寸(宽×长×高) | mm | 800×1250×600 | 800×1600×600 | 800×2000×600 | 800×2500×600 | 800×3000×600 |
纵向移动行程 | mm | 300～1350 | 300～1700 | 300～2100 | 300～2600 | 300～3100 |
工作台最大承重量 | kg | 1600 | 2000 | 2472 | 3000 | 3700 |
主轴中心线到台面的距离 | mm | 225～825 | ||||
横向移动行程 | mm | 820 | ||||
垂直行程 | mm | 600 | ||||
砂轮尺寸(外径×宽度×内径) | mm | φ450×63×φ203 | ||||
砂轮转速 | r/min | 1460 | ||||
垂直最小进给量 | mm | 0.005 | ||||
磨头电机功率 | kW | 15 | ||||
电机总功率 | kW | 约28 | ||||
加工工件等厚度 | mm | 300:0.008 | ||||
工件表面粗糙度 | μm | Ra0.63 | ||||
机床外形尺寸(长×宽×高) | mm | 3540×2350×2630 | 6620×3600×2630 | 7560×3600×2630 | 9000×3600×2630 | |
机床净重 | Kg | 约9800 | 约10100 | 约10650 | 约12500 | 约13100 |
