平面磨床采用高刚性铸铁床身与精密滚柱导轨，确保长期加工稳定性。工作台配备自动往复系统，支持±0.001mm级精度调节，满足高精度平面、斜面磨削需求。
平面磨床采用高刚性铸铁床身与精密滚柱导轨，确保长期加工稳定性。工作台配备自动往复系统，支持±0.001mm级精度调节，满足高精度平面、斜面磨削需求。
● 搭载静压主轴系统，转速波动≤1%，实现Ra0.2μm超镜面加工
● 智能冷却系统有效控制热变形，保障批量加工一致性
● 可选配数字化光栅尺，实时补偿机械误差
主要技术参数 | 单位 | MK7520×60 | MK7520×80 |
磨削工件的最大尺寸(宽×长×高) | mm | 2000×6000×1500 | 2000×8000×1500 |
工作台面尺寸(宽×长) | mm | 2000×6000 | 2000×8000 |
工作台纵向最大行程 | mm | 6100 | 8100 |
龙门两立柱间距 | mm | 2880 | |
最大允许通过工件宽度 | mm | 2600 | |
卧磨头砂轮中心至台面距离 | mm | 200～1750 | |
工作台速度(液压无级调速) | m/min | 5～25 | |
工作台最大承重量(含电磁吸盘) | kg | 18000 | 22000 |
磨头电动机功率 | kW | 15 | 22 |
砂轮尺寸(外径×宽度×内径) | mm | φ500×75×φ203 | |
横梁垂直移动距离 | mm | 1200 | |
横梁上下移动速度 | mm/min | 300 | |
磨头垂直移动距离 | mm | 300 | |
垂直快速移动速度 | mm/min | 400 | |
垂直最小进给量 | mm | 0.005 | |
横向移动距离 | mm | 2100 | |
横向移动速度 | mm/min | 250～2400 | |
断续进给量 | m m / 次 | 1-35mm(任意) | |
加工工件等厚度 | mm | 0.015/1000 | |
加工工件表面粗糙度 | μm | ≤Ra0.63 | |
数控轴线定位精度和重复定位精度(横向及垂直) | μm | 0.03/2000(双向) | |
横梁垂直移动对工作台纵向移动或磨头横向移动的垂直度 | μm | 0.03/500 | |
电气设备总容量 | kVA | 75 | |
机床外形尺寸(长×宽×高) | mm | 17000×5500×5500 | 21000×5500×5500 |
整机重量N.W | kg | 约68000 kg | 约80000 kg |
如果您对产品有任何疑问或需要，请填写以下表格，我们会尽快与您联系.
平面磨床采用高刚性铸铁床身与精密滚柱导轨，确保长期加工稳定性。工作台配备自动往复系统，支持±0.001mm级精度调节，满足高精度平面、斜面磨削需求。
平面磨床采用高刚性铸铁床身与精密滚柱导轨，确保长期加工稳定性。工作台配备自动往复系统，支持±0.001mm级精度调节，满足高精度平面、斜面磨削需求。
平面磨床采用高刚性铸铁床身与精密滚柱导轨，确保长期加工稳定性。工作台配备自动往复系统，支持±0.001mm级精度调节，满足高精度平面、斜面磨削需求。

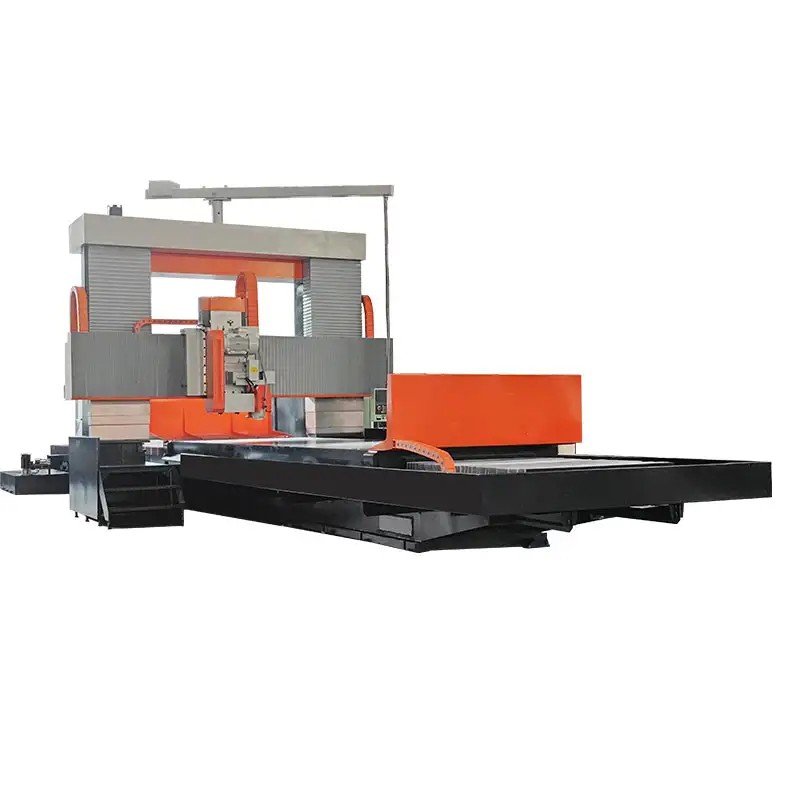

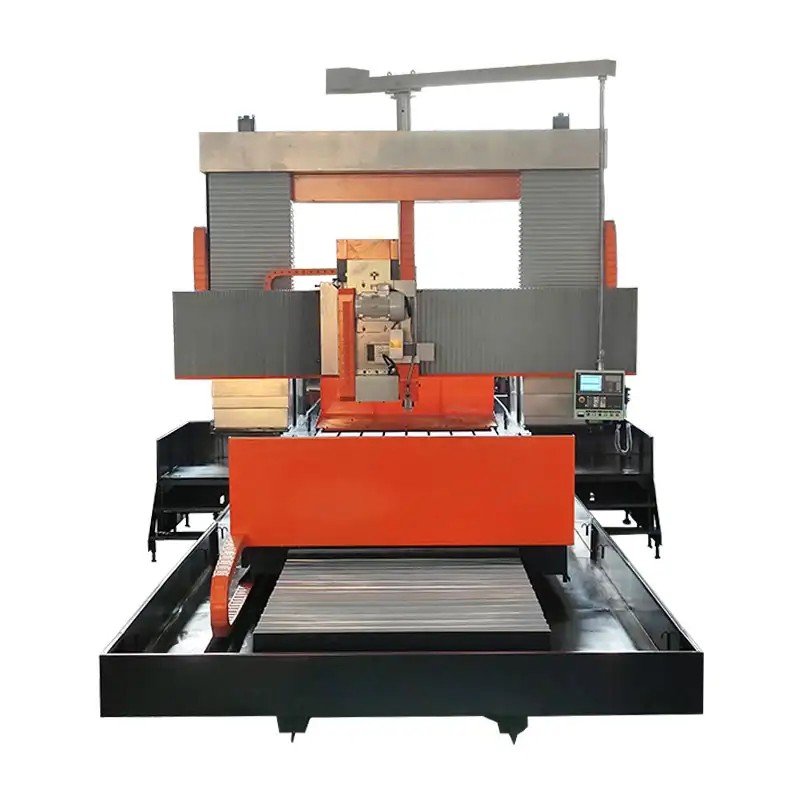

该系列机床采用可移动磨头结构，利用砂轮的周边对工件表面进行磨削。
平面磨床采用高刚性铸铁床身与精密滚柱导轨，确保长期加工稳定性。工作台配备自动往复系统，支持±0.001mm级精度调节，满足高精度平面、斜面磨削需求。
该系列机床采用可移动磨头结构，利用砂轮的周边对工件表面进行磨削。适用于机械制造、汽车、模具、工具等行业各种零件的平面磨削。
本系列机床采用可移动磨头结构，利用砂轮的周边对工件表面进行磨削。适用于机械制造、汽车、模具、工具等行业各种零件的平面磨削。
