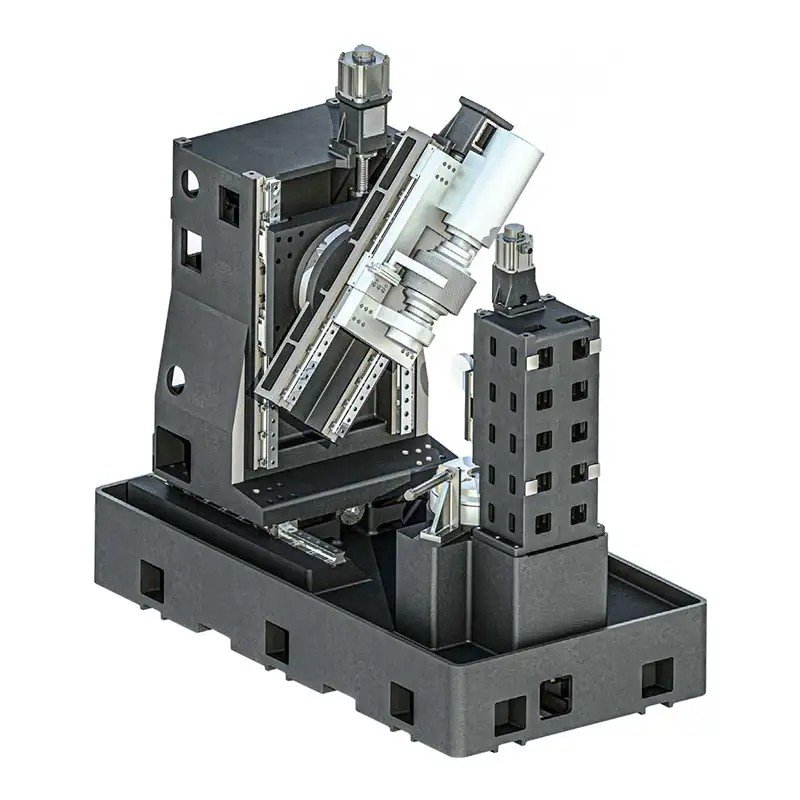

YW系列是一款拥有连续展成磨齿机，各旋转轴均搭载直驱技术，可实现砂轮的精密修整和工件的精密磨削;友好简便的专业化齿轮加工界面，让您轻松实现齿轮的高精度加工。
齿轮成型磨削，精度无可挑剔!
YW系列是一款拥有连续展成磨齿机，各旋转轴均搭载直驱技术，可实现砂轮的精密修整和工件的精密磨削;友好简便的专业化齿轮加工界面，让您轻松实现齿轮的高精度加工。
● 床身:HT300A高强度密烘铸件、整体铸造床身。
● B轴:力矩电机直驱技术+高精度编码器，结构紧凑，具备高刚性、大扭矩、高精度。
● 转台:大扭矩高精度直驱力矩转台(可选静压直驱转台)。
● 砂轮轴:高速高稳定性砂轮主轴，砂轮磨削线速度最高80m/s，高效磨削。
● NC智能尾座:伺服整体可编程尾座，尾座推力、位置、速度可程式控制。
● 砂轮修整装置:高速滚轮修整，可实现砂轮的成型精密修整。
参数 | |||
型号 | 25系列 | 36系列 | 单位 |
工作台规格 | Ø300 | 400 | mm |
工作台扭矩(S1/S3) | 185/300 | 185/300 | Nm |
工作台功率(S1/S3) | 2.9/5 | 2.9/5 | kw |
工作台最高转速 | 300 | 300 | rpm |
砂轮主轴扭矩(S1/S3) | 50.9/60.1 | 50.9/60.1 | Nm |
砂轮主轴功率(S1/S3) | 16/19.2 | 16/19.2 | kw |
砂轮主轴最高转速 | 10000 | 10000 | rpm |
B轴最高回转速度 | 409 | 409 | rpm |
B轴扭矩 | 90 | 90 | Nm |
最大加工直径 | Ø300 | Ø360 | mm |
A轴行程 | 90(±45) | 90(±45) | mm |
C轴行程 | 360 | 360 | mm |
Y轴行程 | 340 | 340 | mm |
尾座规格 | MT4 | MT4 | |
上述参数中最大加工长度为标准配置选项。 | |||
| 模块系列化型号：YW() 注1:()表示机床规格代码，例：YW36 注2:“”表示连续展成磨齿机/蜗杆砂轮磨齿机。 | |||
