大扭矩主轴赋予强劲性能。
大模数齿轮车(刮)加工的不二之选!

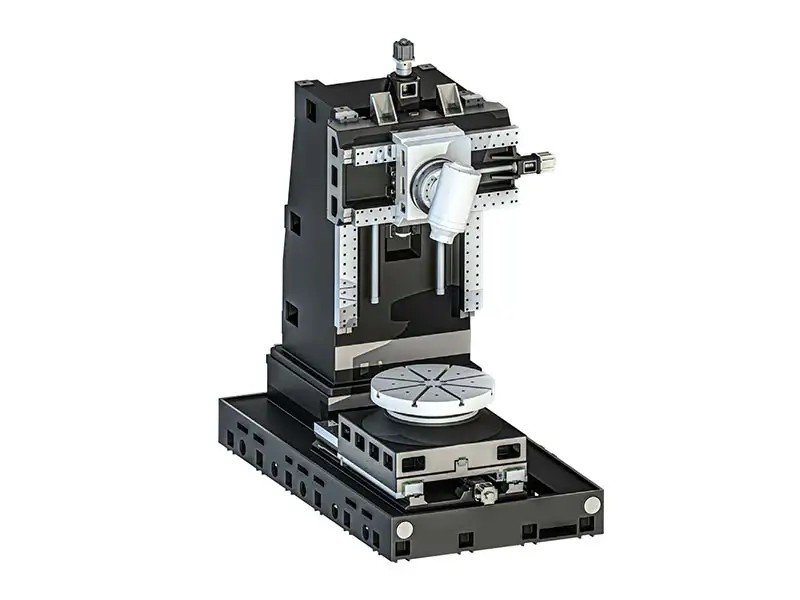

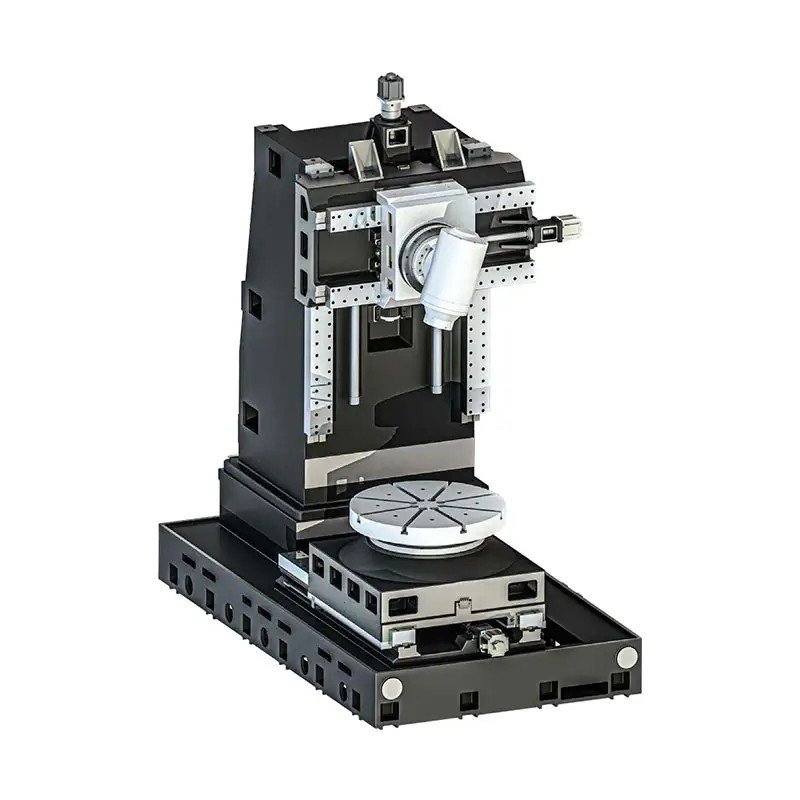

YT系列是MYD推出的一款创新性的高性能车(刮)齿设备。其支持最高12模数齿轮成型加工，优异的刚性、卓越的性能为您的齿轮加工提供强大助力。

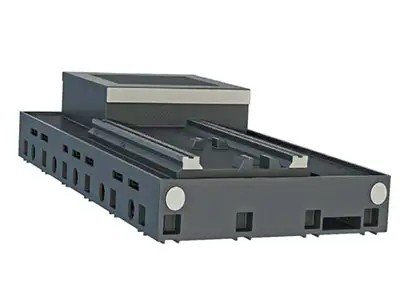

● 床身:HT300A高强度密烘铸件、整体铸造床身。
● B轴:力矩电机直驱技术+高精度编码器，结构紧凑，具备高刚性、大扭矩、高精度。
● 刀具主轴:大扭矩车铣主轴，最高可支持12模数齿轮车(刮)齿加工。
● 转台:最高20000Nm大扭矩直驱转台，搭配高精度编码器，可实现高精度分度。
参数 | ||||
型号 | 55系列 | 85系列 | 125系列 | 单位 |
工作台规格 | ø650 | 0850 | Ø1250 | mm |
工作台扭矩(S1/S3) | 1000/1600 | 3500/6000 | 8000/13500 | Nm |
工作台功率(S1/S3) | 14.6/16.8 | 55/63 | 83.7/99 | kw |
工作台最高转速 | 300 | 300 | 300 | rpm |
刀具主轴规格 | HSK-T100 | HSK-T100 | HSK-T100 | |
刀具主轴扭矩(S1/S3) | 200/400 | 340/500 | 340/500 | Nm |
刀具主轴功率(S1/S3) | 60/70 | 71/78 | 71/78 | kw |
刀具主轴最高转速 | 10000 | 6000 | 6000 | rpm |
刀具主轴刀库容量 | 8/16 | 8/16 | 8/16 | T |
B轴最高回转速度 | 72 | 72 | 72 | rpm |
B轴扭矩(S1/S3) | 750/1250 | 750/1250 | 750/1250 | Nm |
最大加工直径 | 0800 | Ø1000 | Ø1500 | mm |
B轴行程 | 240(±120) | 240(±120) | 240(±120) | o |
C轴行程 | 360 | 360 | 360 | o |
Y轴行程 | ±200 | ±300 | ±300 | mm |
最大车(刮)齿模数 | 8 | 12 | 12 | |
上述参数中最大加工长度为标准配置选项。 | ||||
模块系列化型号：YT() 注1:()表示机床规格代码，例：YT125 | ||||
