广泛用于精密模具、紫铜电极、鞋模制造钟表眼镜产品批量加工等行业。
该产品对不同材料 : 钢 、铜、铝、石墨 、玻璃等均可精密加工。广泛用于精密模具、紫铜电极、鞋模制造钟表眼镜产品批量加工等行业。

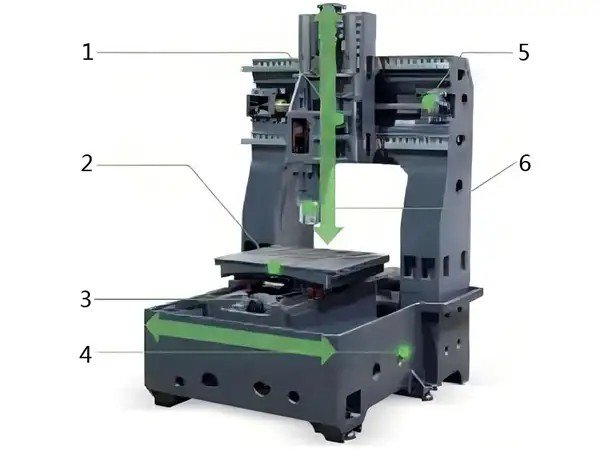

1.一种雕铣机主轴箱专利
主轴箱体内部呈阶梯孔; 电主轴安装在 阶梯孔内 , 使用法兰固定主轴箱体上。
2.工作台
箱体式结构与丝杠螺母一体成形。
3.光栅尺
选配海德汉，发格光栅尺，精度 ± 5um，保证机床定位精度
4.底座
多层壁箱体式结构 , 铁屑后排。
5.一种门桥三角筋条结构
实用新型门桥三角型筋条结构 , 改善 机床的动 、静刚度 , 提升加工精度
6.可选配直联BBT40主轴
适用配置
标配伺服斗签刀库 ; HSK-E40电主轴;石墨级钢板防护罩;激光对刀仪;油雾收集装置等。
精度稳定
全闭环光栅尺 , 定位精度高 , 可有效抑制 丝杠热延伸造成的定位误差。
系统稳定
配置德国西门子828D系统 , 稳定 , 功能丰富 。

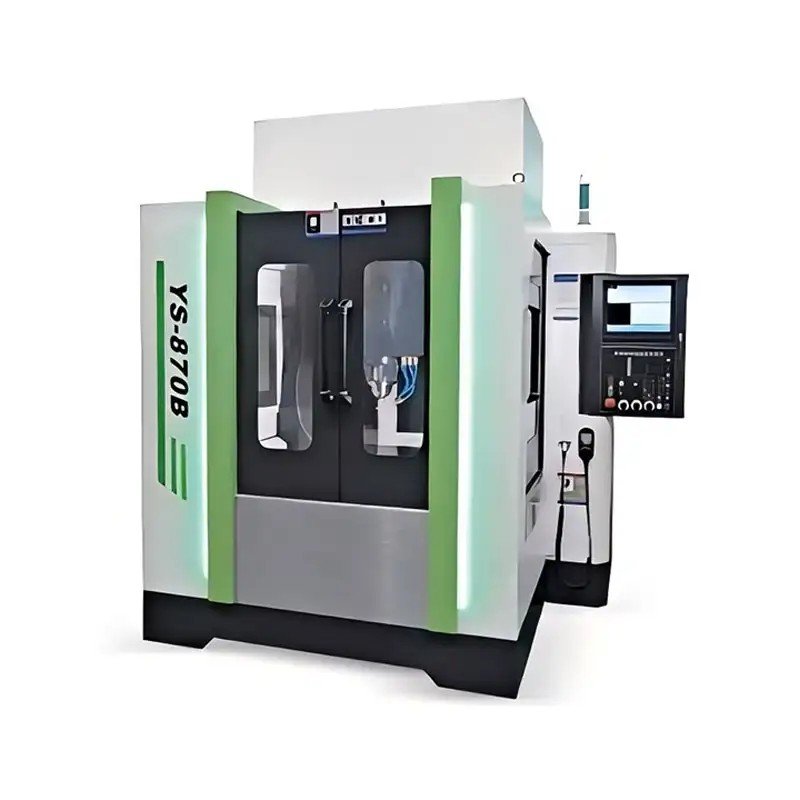

项目 规格/机型 单位 YS-760A YS-760B YS-770 YS-870A YS-870B YS-870C YS-8012 行程 X/Y/Z轴 mm 700/600/300 700/600/300 700/700/350 800/700/300 800/700/300 800/700/380 800/1 200/300 主轴端面至工作量 mm 90 - 390 225- 525 1 75 -525 1 30 -430 205 - 505 205-585 1 95 -495 轨道形式 三轴线性轨道 龙门宽度 760 760 740 810 810 810 81 0 工作量 工作台尺寸L*W mm 700*600 700*600 700*700 720*640 720*640 800*700 1 200*800 工作台最大承重 kg 400 400 400 400 400 400 1000 T型槽 no/mm 5 - 1 6x1 25 5 - 1 6x1 25 5 - 1 6x120 5 - 1 6x120 5 - 1 6x1 20 5- 16 x 120 7 - 1 8x1 00 主轴 主轴雏度 type BT- 30 ER32 ER32 BT- 30 ER32 ER32 BT-40 主轴转速 rpm 24000 24000 24000 24000 24000 18000 1 5000 主轴传动方式 电主轴 直联主轴 进给 X/Y/Z轴快速进给 m/min 15/15/1 2 1 5/1 5/12 1 5/1 5/1 2 1 5/1 5/1 2 1 5/1 5/1 2 15/1 5/1 2 1 5/1 5/1 2 最大切削进给 m/min 1 2 12 1 2 12 1 2 1 2 1 2 换刀装置 半月型伺服刀库 圆盘刀库 马达 主轴马达（电机） kw 7 . 5 7 . 5 7 . 5 7 . 5 7 . 5 11 5 . 5 三轴伺服马达XYZ kw 0.85/0.85/1.3 0.85/0.85/1.3 0.85/0.85/1.3 0.85/0.85/1.3 0.85/0.85/1.3 1.3/1.3/1.3 1.3/3.0/1.3 精度 定位精度 mm ± 0.005 ± 0.005 ± 0.005 ± 0.005 ± 0.005 ± 0.005 ± 0.005 往复定位精度 mm ± 0.003 ± 0.003 ± 0.003 ± 0.003 ± 0.003 ± 0.003 ± 0.003 动力需求 电力要求 kva 10 10 10 10 10 9 1 2 气压要求 kglc/m2 6Λ8 6Λ8 6Λ8 6Λ8 6Λ8 6Λ8 6Λ8 机床尺寸 长/宽/高 mm 2100x2500x2550 2100x2500x2550 2100x2700x2600 2100x2700x2550 2100x2700x2550 2100x2100x2550 3000x2500x2600 重量 t 3.8 3.9 4.2 4.7 4.8 5 6.8
★ 7 . 5KW- ER32 -24000 ★ 传感自动对刀仪一台 ★ 主轴冷却机一台 ★ 全密封外罩 冷却油回收槽及隔屑盘 ★手持移动电子手轮 ★ 机床调整垫及地脚螺丝 工具箱一个 ★ 三轴自动润滑泵(68#导轨油) ★ 三相380V/220V变压器一台 ★ LED三防照明灯一台 ★ 加工吹气冷油装置 ★ 传输软件及20米网线 ★ 长毒命LED三色警示灯 ★ 操作使用说明书 ★ 电柜热交换机 ★ 油雾器 ★ 圆盘式刀库 ★ 7 .5KW-BT30-24000 ★ 半月形伺服刀库 ★ BBT40- 15000 ★ 斗签式刀库选购件 ★ 追加第四轴旋转工作台
