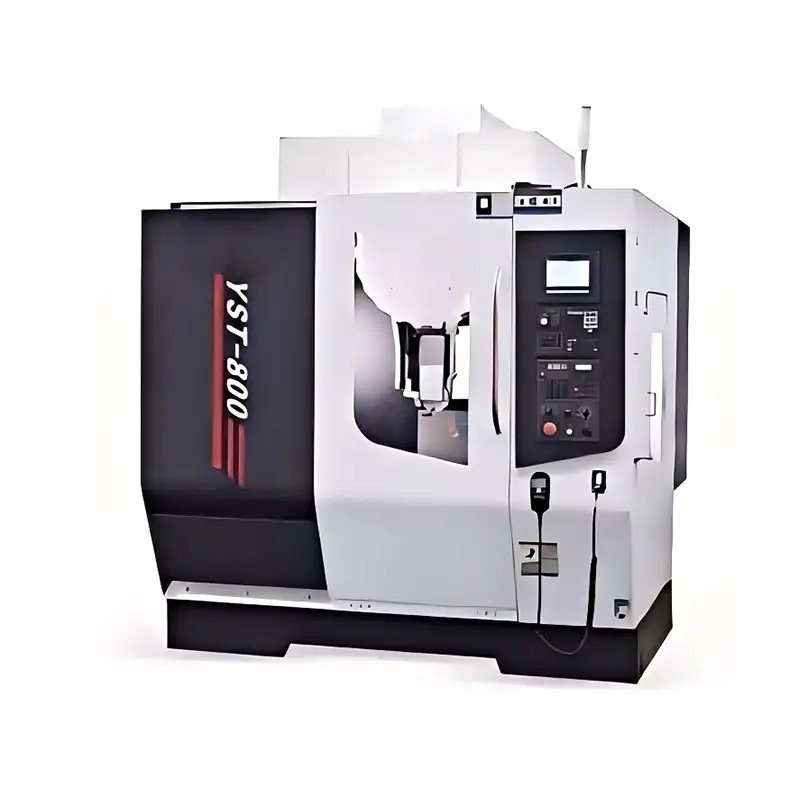

广泛用于精密模具、紫铜电极、鞋模制造钟表眼镜产品批量加工等行业。
该机床广泛适用于3C 、卫浴 、汽车及零部件 、医疗器械等小零部件的快速钻孔 、攻牙及铣削 ; 也可适用小型模具 、精密铜级加工 。

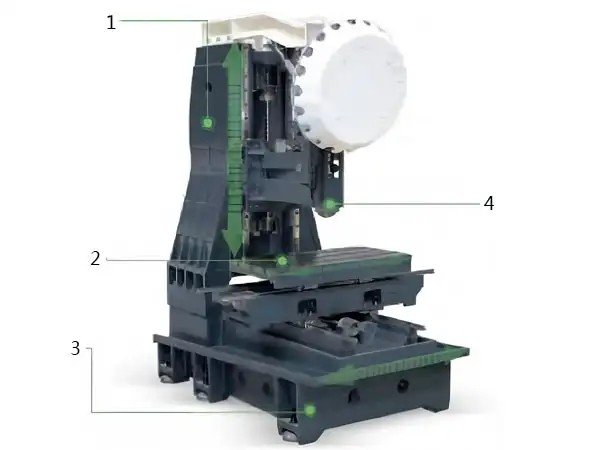

1.Z轴高：Z轴有效行程410，主轴鼻端到工作妻面距离150-560mm，无需加高即可安装四轴，且不影响机床刚性。
2.台面大：工作台尺寸1000x450mm，三轴行程大，可以加工较大工件。
3.光栅尺：选配海德汉，发格光栅尺，精度±5um，保证机床定位精度。
4.底座稳：共用v8底座，跨距1020mm、高刚性、高精度床身。
电机大 标配20000rpmBT30高转速电机,功率5.5kw; 可选配12000rpm大扭距电机，功率7.5kw。 速度快 配置21T伺服刀库，换刀时间1.8S; X/y轴快移60m/min，Z轴快移 48m/min. 主轴大 YSV800 配置BBT40 外径150高刚性 矮鼻端主轴，五个轴承，环喷设计。 配置高 德国力士乐线轨、辜湾伺服刀库、 台湾主轴 外观靓 欧美风格钣金设计，美观大方实用。
机型 YST-600 YST-700 YST-800 项目 規格 单位 行程 XY/Z轴 mm 500/400/350 700/400/350 800/450/41 0 主轴端面至工作台 mm 145 -495 145-495 1 50 - 560 主轴中心至立柱轨道距离 mm 420 420 520 轨道形式 三轴线性轨道 工作台 工作台尺寸L*W mm 700x420 800 x 420 1 000x450 工作台最大承重 kg 350 300 350 T型槽 no/mm 3 - 14x125 3 - 14x125 3 - 14x1 25 主轴 主轴雏度 type BT-30 BT- 30 BT- 30 主轴转速 rpm 2000 2000 2000 主轴传动方式 直联主轴 进给 XY/Z轴快速进给 m/min 60/60/48 60/60/48 60/60/48 最大切削进给 m/min 10 10 10 换刀装置 换刀方式 飞碟式 刀柄規格 type BT-30 BT-30 BT- 30 刀具容量 tools 21 21 21 最大刀具直径 ( 临刀 ) mm 60 60 60 最大刀具直径 ( 无临刀 ) mm 80 80 80 最大刀具长度 mm 200 250 200 最大刀具重量 kg 3 . 5 3 3 . 5 最快换刀时间 S 1 . 8 1 . 8 1 . 8 C 马达 主轴马达 ( 电机) kw 5 . 5 5 . 5 5 . 5 三轴伺服马达XYZ kw 1 . 5/1 . 5/3 . 0 1 . 5/1 . 5/3 . 0 1 . 5/1 . 5/3 . 0 精度 定位精度 mm ± 0 . 005 ± 0 . 005 ± 0 . 005 往复定位精度 mm ± 0 . 003 ± 0 . 003 ± 0 . 003 动力需求 电力要求 kva 15 1 5 1 5 气压要求 kglc/m2 6Λ8 6Λ8 6Λ8 机床尺寸 长/宽/高 mm 2000x2650x2750 2000 x 2402 x 2340 2300x2850x2750 重量 t 3 . 6 4 . 2 4 . 8
★ 7 . 5KW- ER32 -24000 ★ 传感自动对刀仪一台 ★ 主轴冷却机一台 ★ 全密封外罩 冷却油回收槽及隔屑盘 ★手持移动电子手轮 ★ 机床调整垫及地脚螺丝 工具箱一个 ★ 三轴自动润滑泵(68#导轨油) ★ 三相380V/220V变压器一台 ★ LED三防照明灯一台 ★ 加工吹气冷油装置 ★ 传输软件及20米网线 ★ 长毒命LED三色警示灯 ★ 操作使用说明书 ★ 电柜热交换机 ★ 油雾器 ★ 圆盘式刀库 ★ 7 .5KW-BT30-24000 ★ 半月形伺服刀库 ★ BBT40- 15000 ★ 斗签式刀库选购件 ★ 追加第四轴旋转工作台
