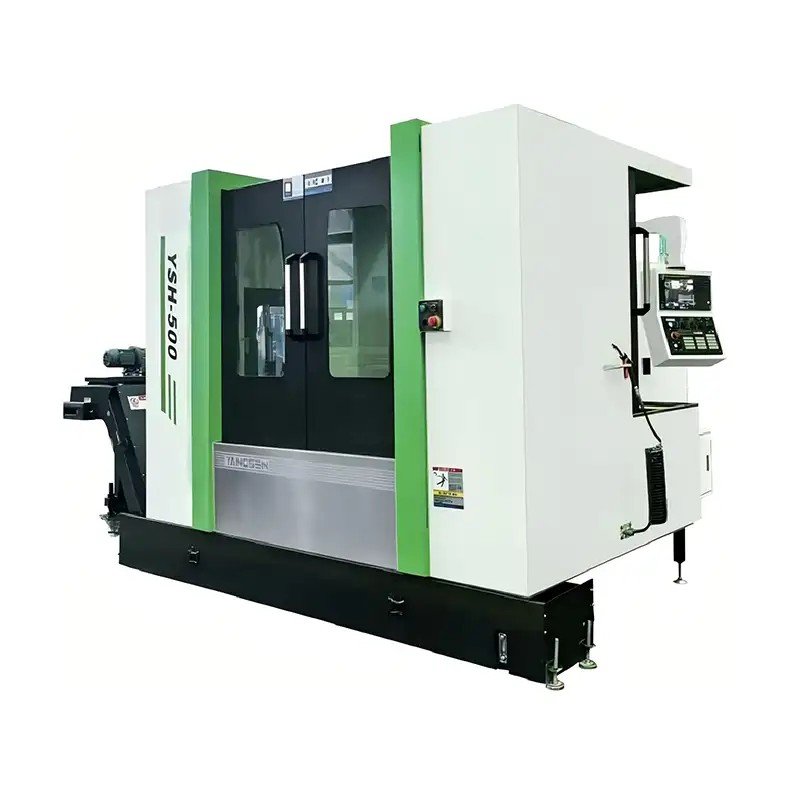

广泛用于精密模具、紫铜电极、鞋模制造钟表眼镜产品批量加工等行业。
适用于进行箱体类零件的複杂加工，在加工过程中可以自动交换工作台和刀具，可一次装夹 进行四个面的铣削，鑽孔，扩孔，镗孔，铰削，攻丝,等多种工序。现代化的机床及控制
理念、紧凑的结构设计,保证效率和高精度的单件或中小批量産品的加工要求。

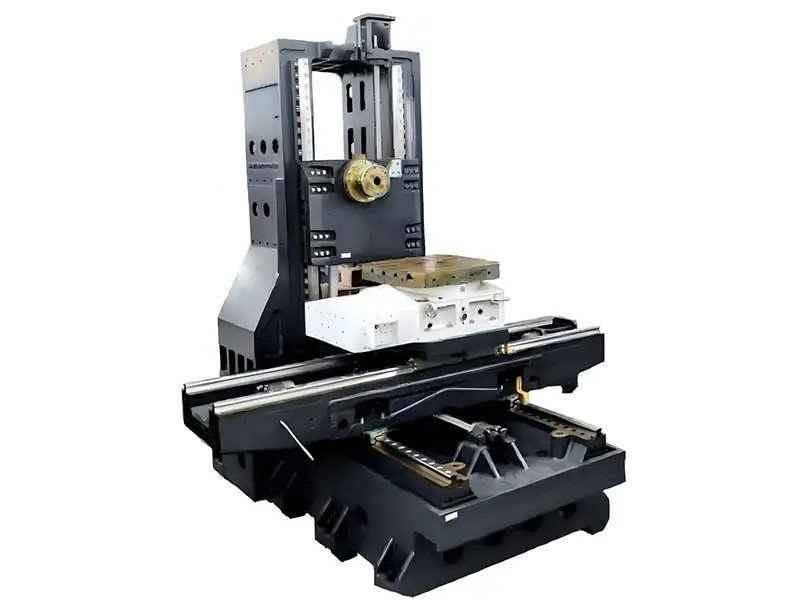

床身、立柱
底座：应用先进的有限元分析软件合理的优化佈置筋格，保证其强度与刚性，保证了 精度的稳定性。
立柱：採用人字型框架式结构,空腔内设计纵向和横向环形筋，使立柱具有较高的抗 扭抗弯刚性。
主轴箱：探用BBT 直连主轴单元，配寘自动恒温迴圈冷却装置，使得主轴温昇小、热 变形小，保持高加工精度。
单工作台
无间隙滚子结构。
高效率传动,不産生热变比特。
免维护,刹车优越。
结构牢固。
刀库 主轴 工作台 三轴行程 光栅尺 可选配24T/32T刀库 主轴12000rpm， 可选配BBT50,6000rpm,采用五颗轴承 500×500mm X:1100/Y:800/Z:600mm 预留光栅尺安装位置 选配海德汉.发格光栅尺， 精度±5um,保证机床定位精度。
机型 YSH-500 YSH-500D 项目 规格 单位 行程 X/Y/Z轴 mm 1100/800/600 1100/750/600 主轴中心线至工作台距离 mm 100-700 140-740 主轴鼻端至工作台中心距离 mm 50-850 0-750 轨道形式 三轴线性轨道 工作台 工作台尺寸L*W mm 500×500 500×500 工作台最大承重 t 0.6 0.5 工作台面螺栓孔 mm T型槽 no/mm 5-18×100 5-18×100 工作台数量 pcs 1 1 工作台分度 1°/0.001° 1°/0.001° 最大工件回转直径 mm 中1100 φ1100 主轴 主轴锥度 type BBT-40 BBT-40 主轴转速 rpm 12000 12000 主轴传动方式 皮带式 进给 X/Y/Z轴快速进给 m/min 36/36/36 36/36/36 最大切削进给 m/min 10 10 换刀装置 换刀方式 圆盘式 刀柄规格 type BT-40 BT-40 刀具容量 tools 24 24 最大刀具直径(临刀) mm 80 80 最大刀具直径(无临刀) mm 120 120 最大刀具长度 mm 300 300 最大刀具重量 kg 8 8 最快换刀时间 sec 4.9 4.9 马达 主轴马达(电机) kw 11/15.0 11/15.0 三轴伺服马达X/Y/Z kw 3.0/3.0/3.0 3.0/3.0/3.0 精度 定位精度 mm ±0.005 ±0.005 往复定位精度 mm ±0.003 ±0.003 动力需求 电力要求 kva 30 30 气压要求 kg/cm² 6^8 6^8 机床尺寸 长/宽/高 mm 4520*3560*3230 4732*3904*3230 重量 t 9 10
★刀臂式快速换刀机构 ★自动给油润滑系统 ★全罩式密封钣金 ★刚性攻牙 ★电气箱内热交换器 ★水箱及集屑箱 ★双工作照明灯 ★三色警示灯 ★自动断电系统(M30) ★主轴鼻端迷宫防尘吹气 ★地基螺丝与垫块 ★三轴光学尺 ★主轴中心出水系统 ★刀具破损检测器 ★自动排屑机 ★油雾回收系统 ★圆盘式油水分离机 ★旋转工作台(第四轴) ★自动对刀仪选购件
