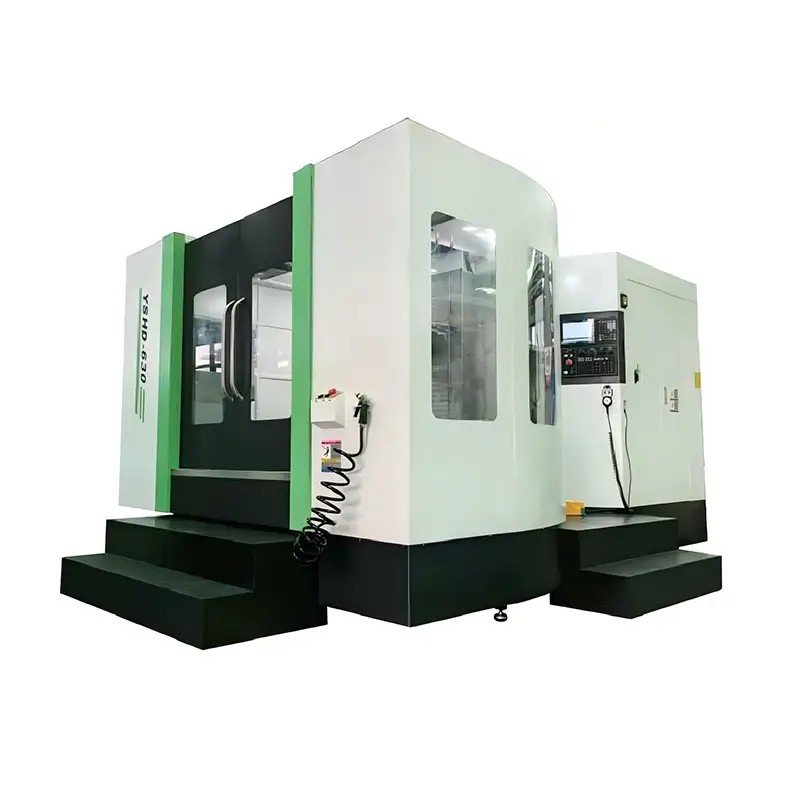

该产品采用国际流行的倒T型动柱式卧式加工中心适用于进行箱体类零件的复杂加工，可一次装夹进行四个面的跣削，锁孔，扩孔，铰削，攻丝,特别适用于深孔的钟铣。
机床採用主体结构为T型，全动柱式结构,刚性好。适用于进行箱体类零件的复杂加工，在加工过 程中可以自动交换刀具，可 一 次装夹进行四个面的跣削，鑽孔，扩孔，镗孔，鲛削，攻丝,现代化 的机床及控制理念、紧凑的结构设计,保证高效率和高精度的单件或中小批量産品的加工要求。

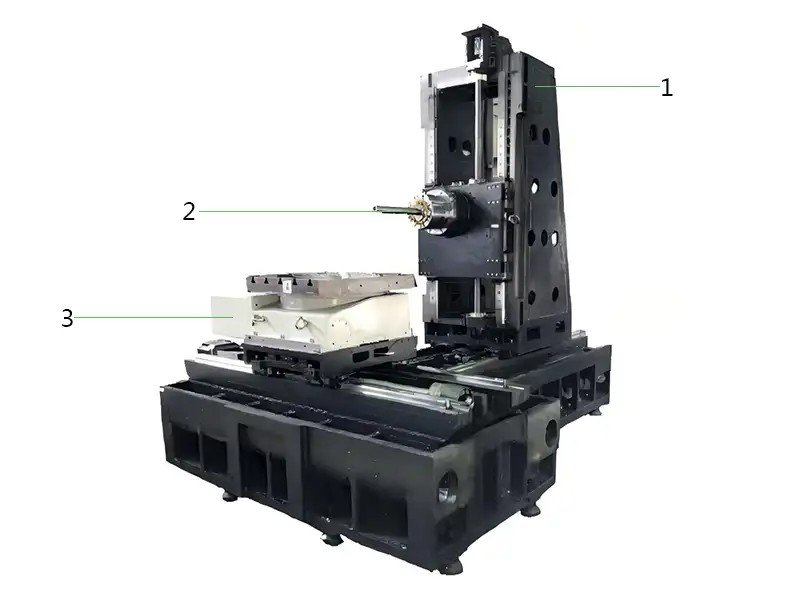

1.床身、立柱
● 机床主体探用倒T型结构，全动柱式结构.刚性好。
● 铸件木型探用铝木结合、树脂砂型铸造，探用HT300铸铁。
● 设计应用有限元分析软件的优化佈置M型筋格，保证其强度与刚性，使各部件
● 性能指标均达最优,保证了精度的稳定性。
2.主轴
● 采用6颗高刚性轴承;
● 外径190mm台湾原装BBT50主轴
● 主轴端有迷宫吹气装置，保护主轴
● 主轴配置环喷，提高加工品质标配 FANUC 大扭矩广域电机βilP30/8000,重切能力更强。
3.双交换工作台/四轴转台
● 数控转樘探用高刚性镍洛合金铜涡轮，耐磨持久，分割稳定性高;
● 双重强力锁紧装置，锁紧面超大，耐重切削;
● 探用三片高精度离合齿定位，重複定位精度达到5"。
光栅尺 刀库 选配海德汉,发格光栅尺，精度±5um，保证机床定位精度。 标配24T圆盘式刀库,可选配40T/60T链式刀库
机型 YSHD-630 YSHD-1000 YSHD-1250 YSHD-630D YSHD-1000D YSHD-1250D 项目 规格 单位 行程 X/Y/Z轴 mm 1100/750/950 2000/1500/1600 2500/500/1600 1100/750/950 2000(选配2500) 1450/1600 2500/1450/1600 主轴中心线至工作台距离 mm 130-1080 350-1950 350-1950 120-870 350-1950 350-1950 主轴鼻端至工作台中心距离 mm 120-870 50-1550 350-1700 130-1080 0-1450 0-1450 轨道形式 三轴线性轨道 工作台 工作台尺寸L*W mm 630*630 1000*1000 1250*1250 630×630*2 1000×1000*2 1250×1250*2 工作台最大承重 t 0.8 3 5 1 3.5 3.5 工作台面螺栓孔 mm T型槽 no/mm 5-18x100 5-22×200 5-22×200 5-18×100 5-22×200 5-22×200 工作台数量 pcs 1 1 1 2 2 2 工作台分度 1°/0.001° 1°/0.001° 1°/0.001° 1°/0.001° 1°/0.001° 1°/0.001 最大工件回转直径 mm 中1100(1700选配) 中2000 中2000 中1100 中2000 中2000 主轴 主轴锥度 type BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 主轴转速 rpm 6000 6000 6000 6000 6000 6000 主轴传动方式 皮带式 进给 X/Y/Z轴快速进给 m/min 30/30/30 2010/10/10 2010/10/10 30/30/30 2010/10/10 2010/10/10 最大切削进给 m/min 10 10 10 10 10 10 换刀装置 换刀方式 圆盘式变频式 链式刀库 链式刀库 回盘式变频式 链式刀库 链式刀库 刀柄规格 type BT-50 BT-50 BT-50 BT-50 BT-50 BT-50 刀具容量 tools 24 40 40 40 40 40 最大刀具直径(临刀) mm 112 125 125 112 125 125 最大刀具直径(无临刀) mm 200 250 250 200 250 250 最大刀具长度 mm 450 600 600 450 600 600 最大刀具重量 kg 18 25 25 18 25 25 最快换刀时间 sec 4.9 14 14 4.9 14 14 马达 主轴马达(电机) kw 15/18.5 18.5/22 18.5/22 15/18.5 18.5/22 18.5/22 三轴伺服马达X/Y/Z kw 3.0/3.0/3.0 6.0/6.0/6.0 6.0/6.0/6.0 3.0/3.0/3.0 6.0/6.0/6.0 6.0/6.0/6.0 精度 定位精度 mm ±0.005 ±0.01 ±0.01 ±0.005 ±0.01 ±0.01 往复定位精度 mm ±0.003 ±0.005 ±0.005 ±0.003 ±0.005 ±0.005 动力需求 电力要求 kva 30 35 40 35 40 45 气压要求 kg/cm² 6^8 6^8 6^8 6^8 6^8 6^8 机床尺寸 长/宽/高 mm 4750*2900*2680 6830*4940*4470 6830*5140*4470 6460*3560*2680 9000*5588*4498 9000*6088*4498 重量 t 12 22 23 15 25 28
★刀臂式快速换刀机构 ★自动给油润滑系统 ★全罩式密封钣金 ★刚性攻牙 ★电气箱内热交换器 ★水箱及集屑箱 ★双工作照明灯 ★三色警示灯 ★自动断电系统(M30) ★主轴鼻端迷宫防尘吹气 ★地基螺丝与垫块 ★三轴光学尺 ★主轴中心出水系统 ★刀具破损检测器 ★自动排屑机 ★油雾回收系统 ★圆盘式油水分离机 ★旋转工作台(第四轴) ★自动对刀仪选购件
