该产品采用正T设计,工作台转动结构形式，超宽导轨结构,标准配置大扭力高转速电机,可选配带交换工作台,适用于各类复杂零件的加工，是汽车发动机、5G 领域中腔体加工的首选设备。
该产品采用正T设计,工作台转动结构形式，超宽导轨结构,标准配置大扭力高转速电机,可选配带交换工作台,适用于各类复杂零件的加工，是汽车发动机、5G 领域中腔体加工的首选设备。

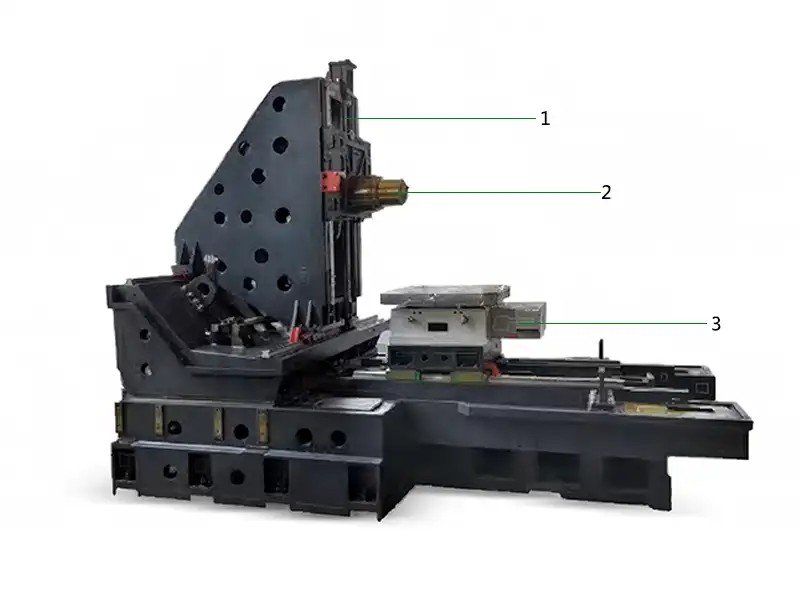

1.床身、立柱
● 立柱等边三角结构,佈置多层加强筋，提升机身稳定性;
● 正T结构床身，X轴台阶式佈局，加大线轨跨距，刚性支撑;
● 探用高强度力士乐滚柱导轨,承载高，精度稳定。
2.主轴
● 采用6颗高刚性轴承;
● 外径190mn台湾原装BBT50主轴;
● 主轴端有迷宫吹气装置，保护主轴;
● 主轴配置环喷，提高加工品质标配FANUC大扭矩广域电机βi1P30/8000,重切能力更强。
3.双交换工作堂/四轴转台
● 实现工件交换，提高加工效率;
● 工件外置摆放，装夹方便;
● 高刚性合金涡轮,耐磨，定位精度高;
● 重锁紧，减少变形，耐重切。
光栅尺 刀库 选配海德汉,发格光栅尺，精度±5um，保证机床定位精度。 采用台湾进口变频刀库，换刀速度快及稳定。

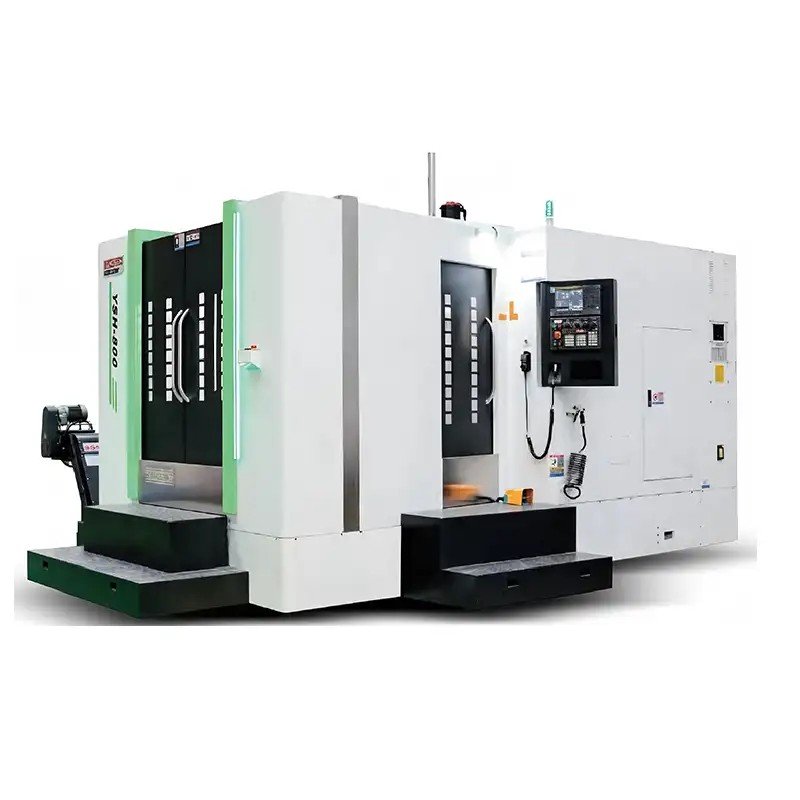

机型 YSH-800 YSH-700D YSH-800D 项目 规格 单位 行程 X/Y/Z轴 mm 1300/800/1000 1300/800/900 1300/800/800 主轴中心线至工作台距离 mm 150-1150 150-1050 150-950 主轴鼻端至工作台中心距离 mm 150-950 150-950 150-950 轨道形式 三轴线性轨道 工作台 工作台尺寸L*W mm 800×800 700×700*2 800×800*2 工作台最大承重 t 2 1.2 1.2 工作台面螺栓孔 mm T型槽 no/mm 18×125 18×125 18×125 工作台数量 pcs 1 1 1 工作台分度 1°/0.001° 1°/0.001° 1°/0.001° 最大工件回转直径 mm φ1500 φ1100 φ1100 主轴 主轴锥度 type BBT-50 BBT-50 BBT-50 主轴转速 rpm 6000 6000 6000 主轴传动方式 皮带式 进给 X/Y/Z轴快速进给 m/min 36/36/30 36/36/30 36/36/30 最大切削进给 m/min 10 10 10 换刀装置 换刀方式 圆盘式变频式 刀柄规格 type BT-50 BT-50 BT-50 刀具容量 tools 45 45 45 最大刀具直径(临刀) mm 125 125 125 最大刀具直径(无临刀) mm 250 250 250 最大刀具长度 mm 550 550 550 最大刀具重量 kg 25 25 25 最快换刀时间 sec 4.2 4.2 4.2 马达 主轴马达(电机) kw 15/18.5 15/18.5 15/18.5 三轴伺服马达X/Y/Z kw 30/3.0/3.0 3.0/3.0/3.0 3.0/3.0/3.0 精度 定位精度 mm ±0.005 ±0.005 ±0.005 往复定位精度 mm ±0.003 ±0.003 ±0.003 动力需求 电力要求 kva 30 35 35 气压要求 kg/cm² 6^8 6^8 6^8 机床尺寸 长/宽/高 mm 5839*4636*3050 7000*5265*3120 7000*5265*3120 重量 t 18.5 21 21.5
★刀臂式快速换刀机构 ★自动给油润滑系统 ★全罩式密封钣金 ★刚性攻牙 ★电气箱内热交换器 ★水箱及集屑箱 ★双工作照明灯 ★三色警示灯 ★自动断电系统(M30) ★主轴鼻端迷宫防尘吹气 ★地基螺丝与垫块 ★三轴光学尺 ★主轴中心出水系统 ★刀具破损检测器 ★自动排屑机 ★油雾回收系统 ★圆盘式油水分离机 ★旋转工作台(第四轴) ★自动对刀仪选购件
