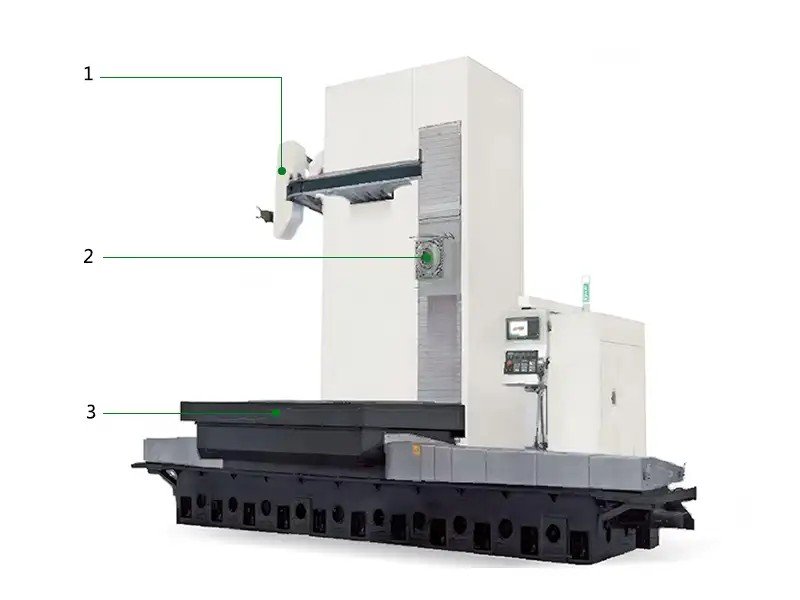

1.刀库结构
● 40 与60把刀轨道式刀库.刀库采用私服刀仓传动,提高整体换刀效率。
2.主轴结构
● 主轴采用欧式结构设计.高刚性、高转速低震动:
● 主轴低转速高扭拒.
3.双交换工作堂/四轴转台
● 工作壶采用超大型研磨轮，配合双涡轮、涡程消隙结横确保精度.
中挂式导轨结构 配重结构 Y 轴採用箱中箱高刚性左右对衬式结构; Y 轴采用4支线性导轨探用前2后2高刚 性、高精度、使用夀命长。 采用伺服变频液压站，液压缸配重 使轴向负荷减轻,寿命长。 传动结构 铸 件 结 构 设 计 X 、Z轴传动方式採用直结式傅动,精度稳定， 消除背隙，提高扭转刚性，允许角度; Y 轴採用直结傅动,配合德国减速机, 提高更好的扭力刚性。 线轨安装面与螺杆中心在同一平面上，使得螺杆传动更加稳定， 确保机床整体精度的稳定性。
机型 YSBD-110/5T YSBD-110/6T YSBD-110/8T YSBD-130/8T YSBD-13015T YSBD-130/20T 项目 规格 单位 行程 X轴行程(标配) mm 2000 2000 2500 2500 3000 4000 X轴行程(选配) mm 2500 2500 2500/3000/3500/4000 2500/3000/3500 3500/4500/5500 4500/5500/6500 Y轴行程(标配) mm 1800 1800 2000 2000 2600 3200 Y轴行程(选配) mm 2000 2000 / 2600 3200 3500 Z轴行程(标配) mm 1500 1500 1500 1500 1500 2000 Z轴行程(选配) mm / / 2000 2000 2000 2500 W轴行程(标配) mm 550 550 550 700 700 700 工作台 盘面尺寸(标配) mm 1250×1250/5T 1250×1500/5T 1400×1600/8T 1400×1600/8T 1800×2200/15T 2500×2500/25T 盘面尺寸(选配) mm / / / 1600×1800/10T 2500×2500/2OT 2500×3000/40T 分割角度 deg 1°(标配)/0.001°(选配) °(标配)/0.001°(选配) 0.001° 0.001° 0.001° 0.001° T型槽 mm 22H7×150×7 22H7×150×7 24H7×200×7 24H7×200×7 24H7×200×7 28H7×200×11 主轴 主轴中心至工作台面 mm 65~1665 65~1665 65~2065 75~2075 75~2675 75~3275 主轴鼻端至工作中心 mm -125~1925 -125~1925 -25~2025 -40~2160 60~2260 165~2865 主轴直径 mm 110 110 110 130 c130 c130 主轴雏度 BT50 BT50 BT50 BT50 BT50 BT50 主轴转速 rpm 3500 3500 3500 3000 3000 3000 傅动方式 齿轮式 马达 主轴电机 kw 18.5/22 18.5/22 18.5/22 22/30 22/30 22/30 主轴最大扭矩 Nm 973.5/1155 973.5/1155 973.5/1155 3011/4108.5 3011/4108.5 3011/4108.5 精度执行标准GBT25658. -2010 分割精度 arc/sec 6"/10" 6"/10" 10" 10" 10" 10" 重复分割精度 arc/sec ±2"/±4" ±2"/±4" ±4” ±4” ±4” ±4” 定位精度 mm 0.01 0.01 0.01 0.01 0.01 0.01 重复定位精度 mm 0.005 0.005 0.005 0.005 0.005 0.005 传动方式 X.Y.Z轴 1 直結式 W軸 1 皮带式 进给速度 切削速度XY/ZW m/min 10/10/10/6 10/10/10/6 10/10/10/6 10/10/10/5 10/10/10/5 10/10/10/5 快移速度XY/ZW m/min 10/10/10/8 10/10/10/8 10/10/10/8 10/10/10/8 10/10/10/8 10/10/10/8 换刀装置 刀具容量 / 40 40 40 60 60 60 选刀方式 1 定址式 最大刀具重量 kg 25 25 25 25 25 25 最大刀具长度 mm 500 500 500 500 500 500 最大刀具直径 (临刀/临空刀) mm 0125/0250 0125/0250 0125/0250 0125/0250 0125/0250 Ø125/0250 换刀时间 sec 14 14 14 14 14 14 动力需求 气座要求 kg/cm² 6 6 6 6 6 6 电力要求 kva 50 50 65 90 95 95 机床尺寸 长/宽/高 mm 6600×5150×5250 6600×5150×5250 6800×6000×5500 6900×6100×5000 8000×7500×5500 9000×8800×6100 重量 t 30 31 34.5 41.5 45 54
★刀臂式快速换刀机构 ★自动给油润滑系统 ★全罩式密封钣金 ★刚性攻牙 ★电气箱内热交换器 ★水箱及集屑箱 ★双工作照明灯 ★三色警示灯 ★自动断电系统(M30) ★主轴鼻端迷宫防尘吹气 ★地基螺丝与垫块 ★三轴光学尺 ★主轴中心出水系统 ★刀具破损检测器 ★自动排屑机 ★油雾回收系统 ★圆盘式油水分离机 ★旋转工作台(第四轴) ★自动对刀仪选购件
