大尺寸500x500 重載設計.原來尺寸460x460;

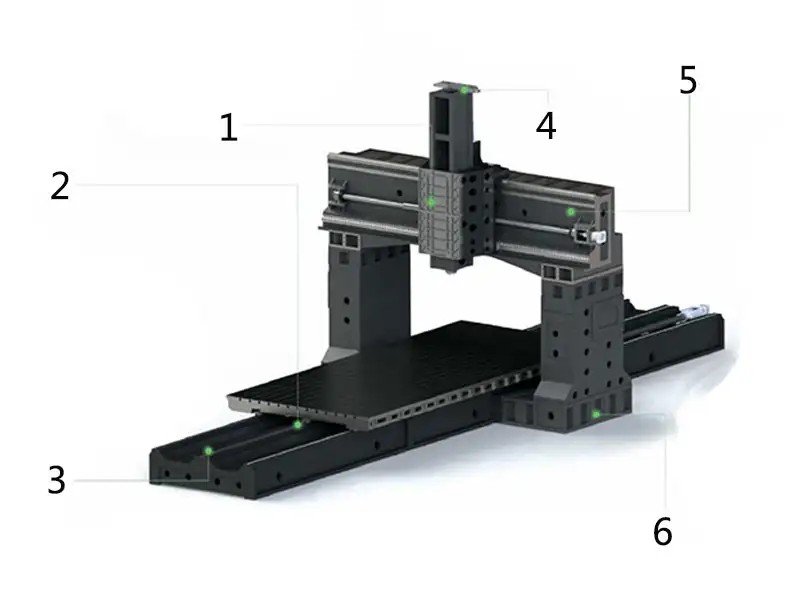

1.方滑枕
● 大尺寸500x500 重載設計.原來尺寸460x460;
● 内藏式直聯設計.减少主軸電機到主軸力量傳達消耗。
2.龍門動螺母結構
● x 軸采用動螺母方式傳動,中間采用三點支撐更穩定保持絲程轉動精度，同時承載能力大，切削抗振動性能好，可以改善機床動態特性，提高機床的精度穩定性及使用夀命。
3.底座结构
● 相對雙軌設計.剛性多出50%;
● 相對四軌設計,更對稱均匀分布，减少多軌滑塊抵抗造成動力損耗;
● 寬3米工作臺.底座線軌2.1米 0.7支撑比例跨距。
4.氮氣配重
● 減小電機負載與絲杠的承受力， 提升絲杠與電機夀命，
● 提高Z 軸的加速度，保證加工精度。
5.横梁結構
● 臺階L形設計提升剛性;
● 内凹式C 型結構抗彎性能更佳;
● 大尺寸截面設計;
● 有限元分析。
6.立柱結構
● 立柱1 .28m 超寬設計,
● 降低整體切削震動,讓機床穩如泰山。
機型 YSM-3028 YSM-5028 YSM-7028 YSM-5032 YSM-7032 YSM-9032 項目 規格 單位 行程 X軸行程 mm 3000 5000 7000 5000 7000 9000 Y軸行程 mm 2800 2800 2800 3200 3200 3200 Z軸行程 mm 1250(可选配1500) 主轴鼻端至 工作墓距離 mm 350-1350 350-1350 350-1350 350-1350 350-1350 350-1350 軌道形式 XY:重載滚柱線軌 Z:方型滑軌 龍門寬度 2800 2800 2800 3200 3200 3200 滑枕截面尺寸 方滑枕(500x500) 工作臺 工作臺尺寸L*W mm 3200*2200 4600*2200 6400*2200 4600*2600 6400*2600 8800*2600 工作臺最大承重 t 10 14 20 20 25 30 T型槽 no/mm 28*200 28*200 28*200 28*200 28*200 28*200 主軸 主軸雏度 type BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 主軸轉速 rpm 6000 6000 6000 6000 6000 6000 主軸傅動方式 直聯主軸 進给 X/Y/Z軸快速進给 m/min 2010/10/10 2010/10/10 2008/10/10 2010/10/10 2006/10/10 2006/10/10 最大切削進给 m/min 8 8 6 8 6 6 换刀装置 可選配24T/40T/60T 馬達 主軸馬達(電機) Nm 140-286 140-286 140-286 140-286 140-286 140-286 三軸伺服馬達XMZ Nm 36/36/36 38/36/36 38/36/36 38/36/36 38/36/36 38/36/36 精度执行标准 GBT25658.1 -2010 定位精度 mm 0.03/0.025/0.015 0.03/0.025/0.015 0.045/0.025/0.015 0.035/0.025/0.015 0.045/0.025/0.015 0.045/0.025/0.015 往復定位精度 mm 0.02/0.02/0.01 0.025/0.02/0.01 0.03/0.02/0.01 0.025/0.02/0.01 0.03/0.02/0.01 0.03/0.02/0.01 動力需求 電力要求 kva 45 55 55 55 55 60 氣壓要求 kg/cm² 6^8 6^8 6^8 6^8 6^8 6^8 機床尺寸 長/宽/高 mm 8800*6050*5820(6320) 12600*6050*5820(6320) 16500*6050*5820(6320) 00*6450*5820(6320) 16500*6450*5820(6320) 21000*6450*5820(6320) 重量 t 45 51 63 56 66 76
★主轴恒温冷却系统 ★自動给油潤滑系统 ★半罩式密封飯金 ★ 剛性攻牙 ★ 電氣箱内熱交换器 ★ 強力型雙螺旋式鐵屑卷屑器 ★ 雙工作照明燈 ★三色警示燈 ★ 鏈式鐵屑輸途機及收集桶 ★无极变速箱传动 ★地基螺缔舆垫塊 ★自動断電系统(M30) ★三軸光學尺 ★主軸中心出水系统 ★ 24T/40T/60T ★工件侧头 ★自動排屑機 ★旋轉工作臺(第四軸) ★喷霧冷卻系統 ★圆盤式油水分離機 ★半/全自动侧铣头 ★自動對刀儀选购件
