大尺寸500x500 重載設計.原來尺寸460x460;

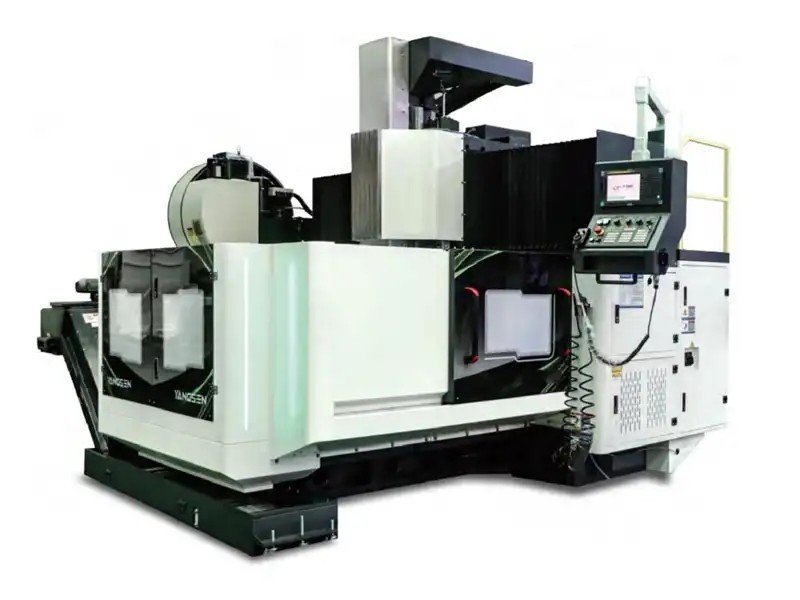

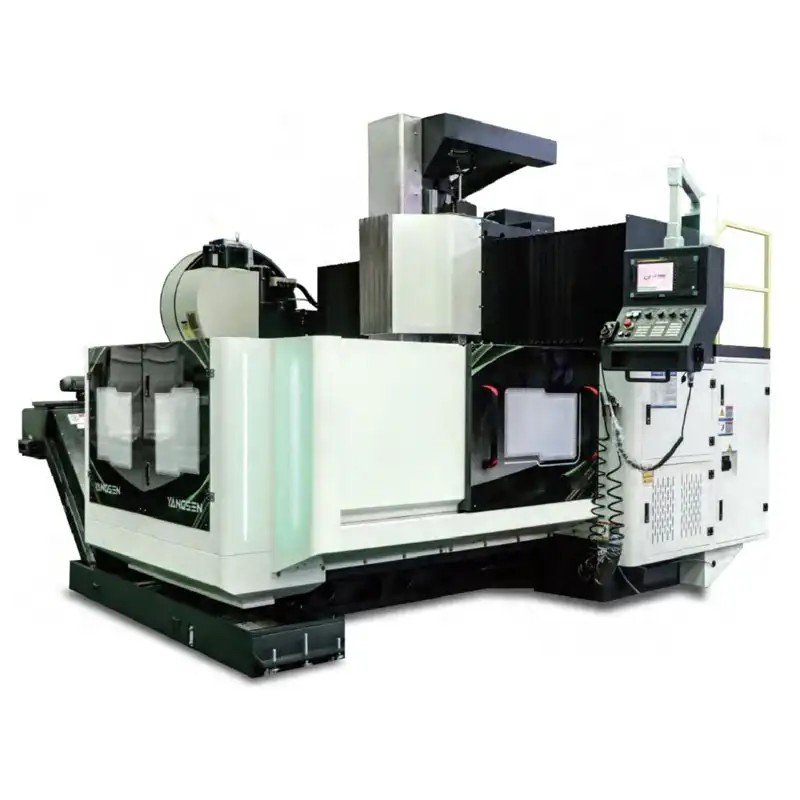

龍門機床剛性強,結構對稱,穩定性高，通過不断優化部件結構,提升産品的動態性能，實現大功率、大扭矩、高效率、高精度加工。適用於船舶、冶金、礦山機械、電力能源、工程機械、重工機械等大型加工領域。
| 1.方滑枕 | 2.龍門動螺母結構 | 3.底座结构 |
● 大尺寸500x500重載設計.原來尺寸460x460; ● 内藏式直聯設計.减少主軸電機到主軸力量傳達消耗。 | ● x軸采用動螺母方式傳動,中間采用三點支撐更穩定保持絲程轉動精度，同時承載能力大，切削抗振動性能好，可以改善機床動態特性，提高機床的精度穩定性及使用夀命。 | ● 相對雙軌設計.剛性多出50%; ● 相對四軌設計,更對稱均匀分布，减少多軌滑塊抵抗造成動力損耗; ● 寬3米工作臺.底座線軌2.1米0.7支撑比例跨距。 |
| 4.氮氣配重 | 5.横梁結構 | 6.立柱結構 |
● 減小電機負載與絲杠的承受力，提升絲杠與電機夀命， ● 提高Z軸的加速度，保證加工精度。 | ● 臺階L形設計提升剛性; ● 内凹式C型結構抗彎性能更佳; ● 大尺寸截面設計; ● 有限元分析。 | ● 立柱1.28m超寬設計, ● 降低整體切削震動,讓機床穩如泰山。 |
機型 YSMV-1517 YSMV-2217 YSMV-2817 YSMV-3018 YSMV-3021 YSMV-5021 YSMV-7021 項目 規格 單位 行程 X軸行程 mm Y軸行程 mm 1500 2200 2800 3000 3000 5000 7000 Z軸行程 mm 1700 1700 1700 1700 2100 2100 2100 主轴鼻端至 工作墓距離 mm 800 800 800 800 1000 1000 1000 軌道形式 80-890 80-890 80-890 80-890 200-1200 200-1200 200-1200 龍門寬度 XYZ重載滚柱線軌 滑枕截面尺寸 1700 1700 1700 1700 2100 2100 2100 工作臺 工作臺尺寸L*W mm 1500×1400 2200×1400 2700×1400 2700×1400 3200×1700 5000×1700 6400×1800 工作臺最大承重 t 2 6 7 8 10 18 25 T型槽 no/mm 28*200 28*200 28*200 28*200 28*200 28*200 28*200 主軸 主軸雏度 type BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 主軸轉速 rpm 6000 6000 6000 6000 6000 6000 6000 主軸傅動方式 直聯主轴 進给 X/Y/Z軸快速進给 m/min 2012/12/12 2012/12/12 2012/12/12 2012/12/12 2012/12/12 2010/12/12 2008/12/12 最大切削進给 m/min 10 10 10 10 8 8 8 换刀装置 可選配24/40/60T 馬達 主軸馬達(電機) Nm 143-259 143-259 143-259 143-259 143-259 143-259 140-283 三軸伺服馬達XMZ Nm 36/36/36 36/36/36 36/36/36 36/36/36 36/36/36 36/36/36 38/30/30 精度执行标准GBT25658.1-2010 定位精度 mm 0.012/0.012/0.012 0.015/0.012/0.012 0.02/0.012/0.012 0.02/0.012/0.012 0.03/0.02/0.015 0.03/0.02/0.015 0.045/0.02/0.015 往復定位精度 mm 0.008/0.008/0.08 0.008/0.008/0.08 0.010/0.010/0.08 0.010/0.010/0.08 0.018/0.015/0.01 0.018/0.015/0.01 0.035/0.015/0.01 動力需求 電力要求 kva 40 40 40 40 40 40 50 氣壓要求 kg/cm² 6^8 6^8 6^8 6^8 6^8 6^8 6^8 機床尺寸 長/宽/高 mm 4126*4712*3941 6674*4712*3941 7212*4712*3977 7412*4712*3977 9250*5318*5350 13050*5318*5350 17000*5318*5350 重量 t 16 18 20 22 28 35 56 機型 YSMV-3027 YSMV-4027 YSMV-9027 YSMV-5030 YSMV-7030 YSMV-9030 YSMV-10030 項目 規格 單位 行程 X軸行程 mm Y軸行程 mm 3000 4000 9000 5000 7000 9000 10000 Z軸行程 mm 2700 2700 2700 3000 3000 3000 3000 主轴鼻端至 工作墓距離 mm 1300 1300 1300 1300 1300 1300 1300 軌道形式 150-1450 150-1450 150-1450 150-1450 150-1450 150-1450 150-1450 龍門寬度 XYZ重載滚柱综軌 滑枕截面尺寸 2700 2700 2700 3000 3000 3000 3000 工作臺 工作臺尺寸L*W mm 3200×2200 4000×2200 8800×2200 4600×2600 6400×2600 8800×2600 10000×2600 工作臺最大承重 t 12 18 35 22 25 35 40 T型槽 no/mm 28*200 28*200 28*200 28*200 28*200 28*200 28*200 主軸 主軸雏度 type BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 主軸轉速 rpm 6000 6000 6000 6000 6000 6000 6000 主軸傅動方式 直聯主軸 進给 X/Y/Z軸快速進给 m/min 2012/12/12 2010/12/12 2006/12/2 2010/12/12 2008/12/12 2006/12/12 2006/12/12 最大切削進给 m/min 10 10 6 8 8 6 6 换刀装置 可選配24/40/60T 馬達 主軸馬達(電機) Nm 143-259 143-259 140-283 143-259 140-283 140-283 140-283 三軸伺服馬達XMZ Nm 36/36/36 36/36/36 38/30/30 36/36/36 38/30/30 38/30/30 38/30/30 精度执行标准GBT25658.1-2010 定位精度 mm 0.03/0.02/0.015 0.03/0.02/0.015 0.055/0.02/0.015 0.03/0.02/0.015 0.03/0.02/0.015 0.055/0.02/0.015 0.045/0.02/0.015 往復定位精度 mm 0.018/0.015/0.01 0.022/0.015/0.01 0.045/0.015/0.01 0.018/0.015/0.01 0.022/0.015/0.01 0.045/0.015/0.01 0.035/0.015/0.01 動力需求 電力要求 kva 40 40 40 40 50 50 50 氣壓要求 kg/cm² 6^8 6^8 6^8 6^8 6^8 6^8 6^8 機床尺寸 長/宽/高 mm 8657*6004*5287 10808*6304*5531 21800*6004*5287 12168*6304*5531 17000*6304*5531 21800*6304*5531 23800*6304*5531 重量 t 36 43 73 50 63 75 85 機型 YSMV-5035 YSMV-7035 YSMV-9035 YSMV-10035 YSMV-5041 YSMV-7041 YSMV-9041 YSMV-10041 項目 規格 單位 行程 X軸行程 mm Y軸行程 mm 5000 7000 9000 10000 5000 7000 9000 10000 Z軸行程 mm 3500 3500 3500 3500 4100 4100 4100 4100 主轴鼻端至工作墓距離 mm 1300 1300 1300 1300 1300 1300 1300 1300 軌道形式 150-1450 150-1450 150-1450 150-1450 150-1450 150-1450 150-1450 150-1450 龍門寬度 XYZ重載滚珠線軌 滑枕截面尺寸 3500 3500 3500 3500 4100 4100 4100 4100 工作臺 工作臺尺寸L*W mm 4600×2600 6400×2600 8800×2600 10000×2600 4600×3000 6400×3000 8800×3000 10000×3000 工作臺最大承重 t 22 25 35 40 22 25 35 40 T型槽 no/mm 28*200 28*200 28*200 28*200 28*200 28*200 28*200 28*200 主軸 主軸雏度 type BT-50 BT-50 BT-50 BT-50 BBT-50 BBT-50 BBT-50 BBT-50 主軸轉速 rpm 6000 6000 6000 6000 6000 6000 6000 6000 主軸傅動方式 直聯主軸 進给 X/Y/Z軸快速進给 m/min 2010/12/12 2008/12/12 2006/12/12 2008/12/12 2010/12/12 2008/12/12 2006/12/12 2008/12/12 最大切削進给 m/min 8 8 6 8 8 8 6 8 换刀装置 可選配24/40/60T 馬達 主軸馬達(電機) Nm 143-259 140-283 140-283 140-283 143-259 140-283 140-283 140-283 三軸伺服馬達XMZ Nm 36/36/36 38/30/30 38/30/30 38/30/30 36/36/36 38/30/30 38/30/30 38/30/30 精度执行标准GBT25658.1-2010 定位精度 mm 0.03/0.02/0.015 0.03/0.02/0.015 0.055/0.02/0.015 0.055/0.02/0.015 0.03/0.02/0.015 0.03/0.02/0.015 0.055/0.02/0.015 0.055/0.02/0.015 往復定位精度 mm 0.018/0.015/0.01 0.022/0.015/0.01 0.045/0.015/0.01 0.045/0.015/0.01 0.018/0.015/0.01 0.022/0.015/0.01 0.045/0.015/0.01 0.045/0.015/0.01 動力需求 電力要求 kva 40 40 40 40 40 50 50 50 氣壓要求 kg/cm² 6^8 6^8 6^8 6^8 6^8 6^8 6^8 6^8 機床尺寸 長/宽/高 mm 500×6800×5531 17000×6800×5531 20965×6986×5500 26300×6986×5500 12500×7135×5800 16850×7135×5800 23700×7135×5800 26300×7135×5800 重量 t 56 68 78 87 68 78 85 96
★ 剛性攻牙 ★自動給油潤滑系統 ★半罩式密封飯金 ★ 雙工作照明燈 ★ 電氣箱内熱交换器 ★ 強力型雙螺旋式鐵屑卷屑器 ★主軸鼻端迷宮防塵吹氣 ★三色警示燈 ★键式鐵屑翰途機及收集桶 ★自動断電系统(M30) ★地基螺缔與垫塊 ★三軸光學尺 ★主軸中心出水系統 ★ 40T刀庫 ★刀具破損檢測器 ★自動排屑機 ★旋轉工作臺(第四軸) ★喷霧冷卻系统 ★迴盤式油水分離機 ★側銑頭 ★空調 ★自動對刀儀选购件
如果您对产品有任何疑问或需要，请填写以下表格，我们会尽快与您联系.
