大尺寸500x500 重載設計.原來尺寸460x460;

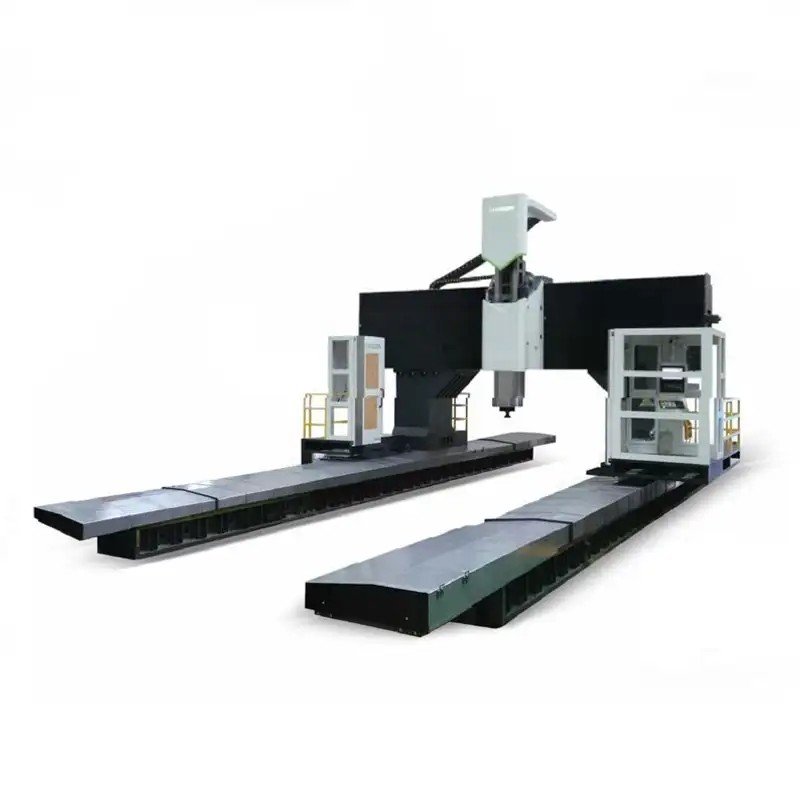

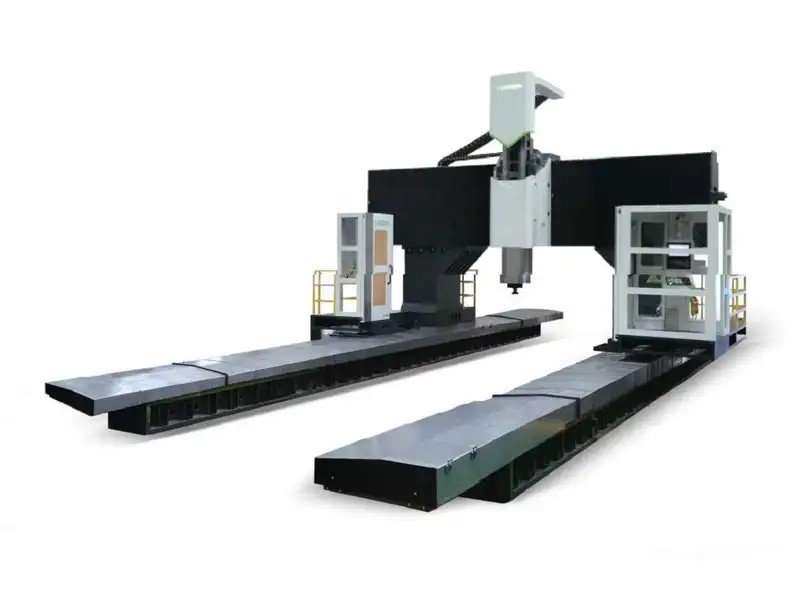

龍門機床剛性強,結構對稱,穩定性高，通過不断優化部件結構,提升産品的動態性能，實現大功率、大扭矩、高效率、高精度加工。適用於船舶、冶金、礦山機械、電力能源、工程機械、重工機械等大型加工領域。
| 方滑枕和滑座結構 | 意大利BF齒輪箱 | 齒排傅動 |
● 大尺寸500x500 重載設計; ● 内藏式直聯設計; ● 大尺寸重載設計保證牢牢抱住滑枕; ● 上部三個加長型滑塊下部四個標準滑塊支撐。 |
高性能速度低噪音、可擴展電機恒定 功率的範圉、安装方便，可配合使用 多系列電機、可適應高強度拉力、外形小巧。 | 高精密度、高負載、高速度、低噪音、長使用壽命。 |
機型 YSMD-6042 YSMD-8042 YSMD-10042 YSMD-12042 YSMD-14042 YSMD-16042 YSMD-18042 YSMD-21042 項目 規格 單位 行程 X軸行程 mm 6000 8000 10000 12000 14000 16000 18000 21000 Y軸行程 mm 4200 4200 4200 4200 4200 4200 4200 4200 Z軸行程 mm 1500 1500 1500 1500 1500 1500 1500 1500 主軸鼻端至工作臺距離 mm 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 軌道形式 X:重载滚柱线轨Y:重载滚柱线轨Z:方型滑轨 X:重载滚柱线轨Y:重载滚柱线轨Z:方型滑轨 龍門寬度 4200 4200 4200 4200 4200 4200 4200 4200 滑枕截面尺寸 方滑枕(500×500) 方滑枕(500x500) 工作臺 工作臺尺寸L*W mm 6000*3500 8000*3500 10000*3500 12000*3500 14000*3500 16000*3500 18000*3500 21000*3500 工作臺最大承重 t 50 50 50 50 50 50 50 50 T型槽 no/mm 36*200 36*200 36*200 36*200 36*200 36*200 36*200 36*200 主轴 主軸锥度 type BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 主軸轉速 rpm 6000 6000 6000 6000 6000 6000 6000 6000 主軸傅動方式 直聊主轴 直聯主軸 進给 XY/Z軸快速進给 m/min 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 最大切削進给 m/min 6 6 6 6 6 6 6 6 换刀装置 可選配24T/40T/60T 可選配24T/40T/60T 馬達 主軸馬達(電機) KW 22-57 22-57 22-57 22-57 22-57 22-57 22-57 22-57 三軸伺服馬達XYZ KW 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 精度执行标准 定位精度 mm 0.04/0.035/0.02 0.04/0.035/0.02 0.055/0.035/0.02 0.06/0.035/0.02 0.07/0.035/0.02 0.08/0.035/0.02 0.09/0.035/0.02 0.10/0.035/0.02 GBT25658.1-2010 往復定位精度 mm 0.03/0.025/0.015 0.035/0.025/0.015 0.04/0.025/0.015 0.045/0.025/0.015 0.055/0.025/0.015 0.065/0.025/0.015 0.075/0.025/0.015 0.085/0.025/0.015 動力需求 電力要求 kva 60 60 60 60 60 60 60 60 氣壓要求 kg/cm² 6^8 6^8 6^8 6^8 6^8 6^8 6^8 6^8 機床尺寸 長/宽/高 mm 10800×7730×5950 12800×7730×5950 20300×7730×5950 21200×7730×5950 26000×7730×5950 25200×7730×5950 27200×7730×5950 29200×7730×5950 重量 t 95 105 115 125 135 145 155 170
機型 YSMD-6042 YSMD-8042 YSMD-10042 YSMD-12042 YSMD-14042 YSMD-16042 YSMD-18042 YSMD-21042 項目 規格 單位 行程 X軸行程 mm 6000 8000 10000 12000 14000 16000 18000 21000 Y軸行程 mm 4200 4200 4200 4200 4200 4200 4200 4200 Z軸行程 mm 1500 1500 1500 1500 1500 1500 1500 1500 主軸鼻端至工作臺距離 mm 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 軌道形式 X:重载滚柱线轨Y:重载滚柱线轨Z:方型滑轨 X:重载滚柱线轨Y:重载滚柱线轨Z:方型滑轨 龍門寬度 4200 4200 4200 4200 4200 4200 4200 4200 滑枕截面尺寸 方滑枕(500×500) 方滑枕(500x500) 工作臺 工作臺尺寸L*W mm 6000*3500 8000*3500 10000*3500 12000*3500 14000*3500 16000*3500 18000*3500 21000*3500 工作臺最大承重 t 50 50 50 50 50 50 50 50 T型槽 no/mm 36*200 36*200 36*200 36*200 36*200 36*200 36*200 36*200 主轴 主軸锥度 type BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 主軸轉速 rpm 6000 6000 6000 6000 6000 6000 6000 6000 主軸傅動方式 直聊主轴 直聯主軸 進给 XY/Z軸快速進给 m/min 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 最大切削進给 m/min 6 6 6 6 6 6 6 6 换刀装置 可選配24T/40T/60T 可選配24T/40T/60T 馬達 主軸馬達(電機) KW 22-57 22-57 22-57 22-57 22-57 22-57 22-57 22-57 三軸伺服馬達XYZ KW 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 精度执行标准 定位精度 mm 0.04/0.035/0.02 0.04/0.035/0.02 0.055/0.035/0.02 0.06/0.035/0.02 0.07/0.035/0.02 0.08/0.035/0.02 0.09/0.035/0.02 0.10/0.035/0.02 GBT25658.1-2010 往復定位精度 mm 0.03/0.025/0.015 0.035/0.025/0.015 0.04/0.025/0.015 0.045/0.025/0.015 0.055/0.025/0.015 0.065/0.025/0.015 0.075/0.025/0.015 0.085/0.025/0.015 動力需求 電力要求 kva 60 60 60 60 60 60 60 60 氣壓要求 kg/cm² 6^8 6^8 6^8 6^8 6^8 6^8 6^8 6^8 機床尺寸 長/宽/高 mm 10800×7730×5950 12800×7730×5950 20300×7730×5950 21200×7730×5950 26000×7730×5950 25200×7730×5950 27200×7730×5950 29200×7730×5950 重量 t 95 105 115 125 135 145 155 170
★主轴恒温冷却系统 ★自動给油潤滑系统 ★半罩式密封飯金 ★ 剛性攻牙 ★ 電氣箱内熱交换器 ★ 強力型雙螺旋式鐵屑卷屑器 ★雙工作照明燈 ★三色警示燈 ★ 鏈式鐵屑翰途機及收集桶 ★无极变速箱传动 ★地基螺缔與墊塊 ★自動斷電系统(M30) ★三軸光學尺 ★主軸中心出水系统 ★ 24T/40T/60T ★工件侧头 ★自動排屑機 ★旋轉工作臺(第四轴) ★喷霖冷卻系统 ★圆盤式油水分離機 ★半/全自动侧铣头 ★自動對刀儀选购件
