VT125/160/200/260/350

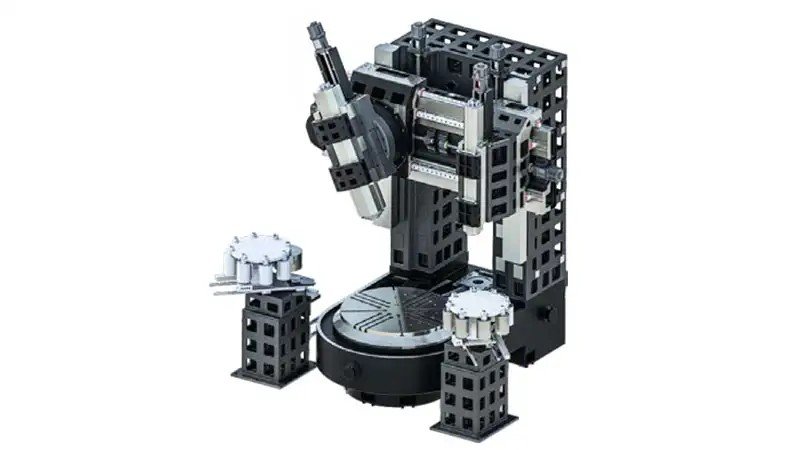

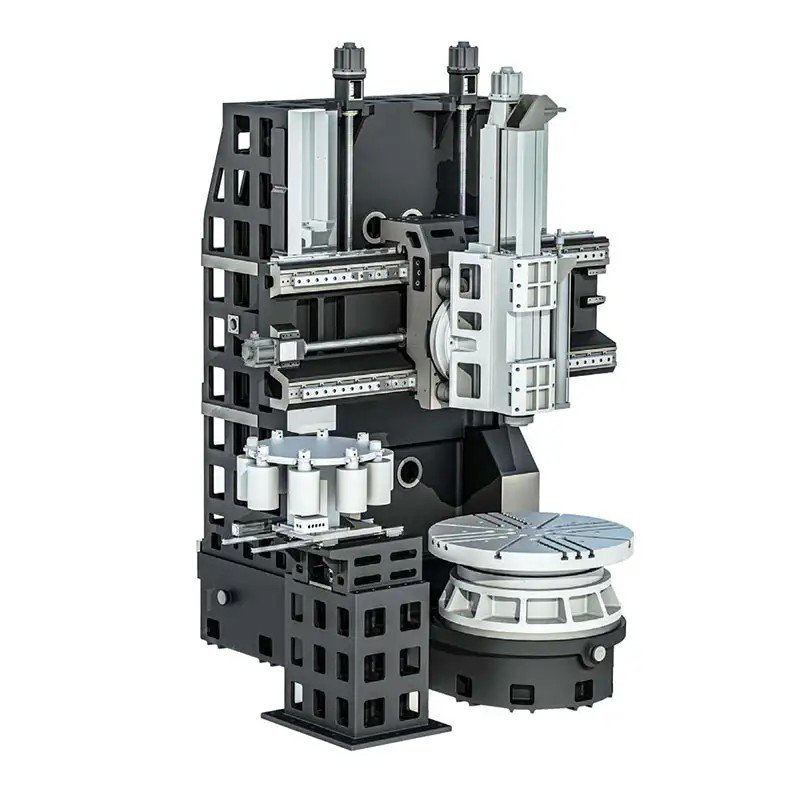

VT中大型立车系列是MYD 开发的一款适用于大型盘类、箱体类、阀体类等零件的中大型复合加工设备;其可满足车削、铣削、磨削等多工艺一次性加工;

VT中大型立车系列是MYD 开发的一款适用于大型盘类、箱体类、阀体类等零件的中大型复合加工设备;其可满足车削、铣削、磨削等多工艺一次性加工;覆盖工作台01250-03500的完善产品体系。她将成为大型零件加工的卓越利器。

● 床身:HT300A高强度密烘铸件、整体铸造床身。

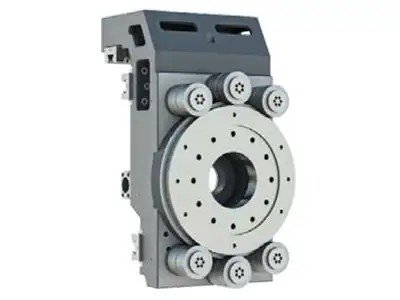

● B轴:力矩电机直驱技术+高精度编码器，结构紧凑，具备高刚性、大扭矩、高精度。

● 滑枕:高刚性、高精度、高吸震性精密滑枕，实现精密耐久切削。

● 刀具主轴:最高转速24000rpm，最大扭矩340Nm高精度HSK车铣磨电主轴;可选锁紧机构，可具备车削功能。

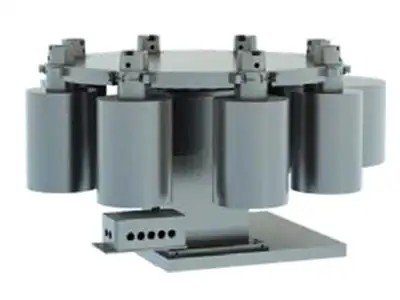

● 刀库:8/16/32工位ATC伞形刀库可选，快速换刀。

● 工作台:大扭矩高精度直驱力矩转台(可选静压直驱转台)。

参数
型号	125系列	140系列	160系列	180系列	260系列	350系列	单位
工作台规格	Ø1250	Ø1400	Ø1600	Ø1800	Ø2600	O3500	mm
工作台扭矩(S1/S3)	8000/12000	8000/12000	10000/15000	20000/25000	30000/35000	50000/60000	Nm
工作台功率(S1/S3)	83/99	83/99	83/99	125/145	125/145	155/170	kw
工作台最高转速	300	300	250	180	150	100	rpm
铣磨主轴规格	HSK-T63/100	HSK-T63/100	HSK-T100	HSK-T100	HSK-T100	HSK-T100
铣磨主轴扭矩(S1/S3)	48/100	48/100	70/140	200/350	200/350	200/350	Nm
铣磨主轴功率(S1/S3)	15/21	15/21	25/29	83/99	83/99	83/99	kw
铣磨主轴最高转速	10000	10000	10000	10000	10000	10000	rpm
铣磨主轴刀库容量	8	8	8	8	8	8	T
车削主轴规格	BBT50	BBT50	BBT50	BBT50	BBT50	BBT50
车削主轴刀库容量	8	8	8	8	8	8	T
B轴扭矩(S1/S3)	750/1250	750/1250	750/1250	750/1250	750/1250	1000/2000	Nm
最大加工直径	Ø1300	Ø1500	Ø1800	Ø2100	Ø2800	ø4000	mm
最大加工高度	1300	1500	1700	1700	2500	2500	mm
上述参数中最大加工高度为标准配置选项。
模块系列化型号：VT()M,VT()Y,VT()MG 注1:()表示机床规格代码，例：VT125M/VT140MG 注2:“M”、“Y”表示立式车铣复合，“MG”表示立式车铣磨复合。
