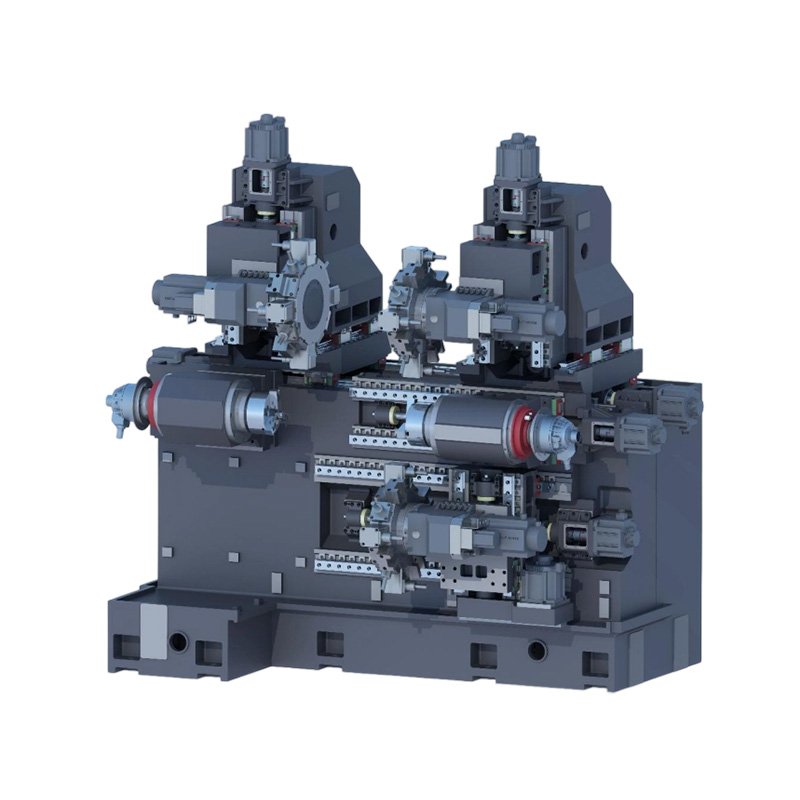

TW双刀塔车铣复合加工中心

Product Description:

高效高精度车铣复合加工中心，是加工细长轴的强大工具

产品描述

特征

模块化设计：可选配上下位置双刀塔或三刀塔，以满足不同的加工需求；多刀塔同步加工进一步提高效率；
高精度加工：相对位置的双电动主轴，同步的上下刀塔有效解决了加工细长轴的变形问题；
大行程箱式Y轴：高刚性箱式Y轴，行程可达200mm（±100mm）。大行程允许选配15位动力转塔和最大30把刀具的刀库；
强大的加工能力：每个轴都可以选择配备光栅尺，以实现卓越的精度性能。

产品数据

系列	TW ()	TW（）T
指数	标准	三炮塔

TW系列参数
模型	TW35	TW35T	TW45	TW45T	TW55	TW55T	单元
主轴-1 型	A2-5	A2-5	A2-6/A2-8	A2-6/A2-8	A2-8	A2-8	JIS
主轴-1 通孔/通孔棒材直径	Ø56/Ø45	Ø56/Ø45	Ø76/Ø50	Ø76/Ø50	Ø87/Ø75	Ø87/Ø75	毫米
主轴-1 卡盘尺寸	6	6	8	8	10	10	“
主轴1功率（S1/S3）	11/15	11/15	22/27	22/27	30/37	30/37	千瓦
主轴1扭矩（S1/S3）	52.5/105	52.5/105	170/340	170/340	290/580	290/580	牛·米
主轴 1 最大转速	6000	6000	4500	4500	3000	3000	转速
主轴-2 型	A2-5	A2-5	A2-6/A2-8	A2-6/A2-8	A2-8	A2-8	JIS
主轴-2 通孔/通孔棒材直径	Ø56/Ø45	Ø56/Ø45	Ø76/Ø50	Ø76/Ø50	Ø87/Ø75	Ø87/Ø75	毫米
主轴-2 卡盘尺寸	6	6	8	8	10	10	“
主轴 2 功率（ S1/S3）	11/15	11/15	22/27	22/27	30/37	30/37	千瓦
主轴 2 扭矩（ S1/S3）	52.5/105	52.5/105	170/340	170/340	290/580	290/580	牛·米
主轴 2 最大转速	6000	6000	4500	4500	3000	3000	转速
最大加工直径	Ø320	Ø320	Ø370	Ø370	Ø450	Ø450	毫米
最大加工长度	500	500	550	550	750	750	毫米
Y旅行社	120 (±60)	120 (±60)	160 (±80)	160 (±80)	200 (±100)	200 (±100)	毫米
上炮塔型	力量	功率*2	力量	功率*2	力量	功率*2	——
上炮塔规格	80	80	100	100	125	125	——
上工具规格	□25/Ø32	□25/Ø32	□25/Ø40	□25/Ø40	□32/Ø50	□32/Ø50	毫米
电动工具支架类型	BMT55	BMT55	BMT65	BMT65	BMT75	BMT75	——
下炮塔类型	力量	力量	力量	力量	力量	力量	——
下炮塔规格	80	80	100	100	125	125	——
下部工具规格	□25/Ø32	□25/Ø32	□25/Ø40	□25/Ø40	□32/Ø50	□32/Ø50	毫米
电动工具支架类型	BMT55	BMT55	BMT65	BMT65	BMT75	BMT75	——
